| Spannungsbereich: | 4* (0-120V) | Strombereich: | 3* (0-40A) |
|---|---|---|---|
| Ertraggenauigkeit: | 0,5% | Anzeige: | LCD |
| Spannung: | 4 Kanäle | gegenwärtig: | 3 Kanäle |
| Hervorheben: | 4 Phasen-Schutzrelais-Testgerät,3 Phasen-Schutzrelais-Testgerät,Bemängeln Sie Play-back Prüfungsausrüstung des Relais mit 3 Phasen |
||

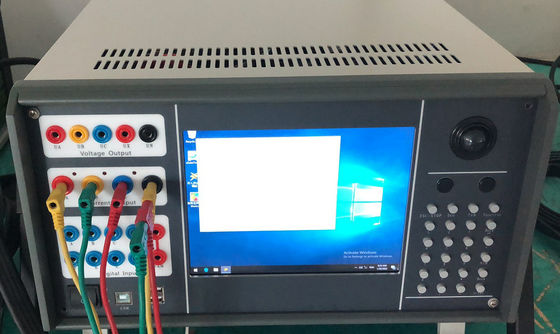

Spannung mit 4 Phasen u. Stromabgabe von 3 Phase Schutzrelais-Testgerät mit Störungs-Play-back
Haupttest der Spannung mit 4 Phasen u. der Stromabgabe von 3 Phase,
TEST 1.AC
TEST 2.DC
Test der Überlagerungs-3.Harmonic
Test der Frequenz-4.High-Low
Test der Richtungs-5.Power u. des Widerstands
Test 6.Synchronization
Test der Gruppen-7.Full
8.Distance u. nullreihenfolgen-Schutz
9.Characteristic des Widerstands
Schutz 10.Differenzial
Harmonik 11.Differenzial
Test 12.Comprehensive des Leitungsschutzes 6-35 KV des Mikrocomputers
Bericht 13.Fault
Sachwortverzeichnis der Spannung mit 4 Phasen u. der Stromabgabe von 3 Phase,
| Wechselstrom-Stromquelle | |
| Ertraggenauigkeit | 0,5% |
| Ertragstrecke | 3* (0-40A); 0-120A (drei Phasen parallel) |
| Phasenstrom, der langfristiges Arbeits-10A erhalten kann | |
| Maximale Spitzenleistung des Phasenstroms: 420VA | |
| Maximale Spitzenleistung des Dreiphasenstroms parallel: 900VA | |
| Zulässige Arbeitszeit (wenn Dreiphasenstrom parallel, zum der Höchstleistung zu erhalten): 10s | |
| Strecke der Frequenz (grundlegende Welle) | 20-1000Hz |
| Harmonikzeiten | 1-20mal |
| DC-Stromquelle | |
| Ertraggenauigkeit | 0,5% |
| Stromabgabe | 0-+/-10A pro Phase; 0-+/-30A (dreiphasig parallel) |
| Höchstlastspannungsertrag | 20V |
| Ertraggenauigkeit | 0,5% |
| Phasenspannungsertrag | 4* (0-120V) |
| Netzspannungsertrag | 0-240V |
| Phasenspannung/Netzspannungsspitzenleistung | 80VA/100VA |
| Strecke der Frequenz (grundlegende Welle) | 20-1000H |
| Harmonik | 1-20mal |
| Gleichspannungsquelle | |
| Ertraggenauigkeit | 0,5% |
| Phasenspannungs-Ertragumfang | 0-+/-160V |
| Netzspannungsertragumfang | 0-+/-320V |
| Phasenspannung/Netzspannungsspitzenleistung | 70VA/140VA |
| Maß | 400*300*180mm |
| Gewicht | ungefähres 20KG |
| Stromversorgung | Wechselstrom 220V±10%, 50/60Hz |
| Umgebende Temperatur | -10℃ | +50℃ |
Schaltersignal und Zeitmaß
| SchalterSignaleingang |
7circuits |
Untätiger Kontakt: 1~20mA, 24V Möglicher Kontaktzugang: „0": 0~ +6V; „1": +11 V~ +250V |
| Schaltersignalausgabe | 2 Paare | DC: 220V/0.2A; Wechselstrom: 220V/0.5A |
| Zeitmaß |
Versuchsanlage: 0.1ms | 9999s, Genauigkeit 0.1mS Messbereich: 0.1ms | 9999s Maßgenauigkeit: 0.1mS |
|
Das Fabrikabnahmeprüfprotokoll
vom Dreiphasenrelais-Test-Satz
1.The Wechselstromtest des Gerätes
1,1 die Genauigkeit von Outputing gegenwärtigen Umfang
die Genauigkeit und die Entschließung von Outputing gegenwärtigen Umfang: 0~1A, 0.001A, 0~10A, 0.01A, Strecke 10A~Max.0.1A.Output: 0~40A.
| Gegenwärtig (A) | 0.1A | 1 A | 5 A | 10A | 20 A | 30 A |
| IA | 0,1001 | 0,998 | 5,008 | 10,008 | 20,018 | 30,015 |
| IB | 0,0998 | 1,002 | 5,003 | 10,007 | 20,013 | 30,017 |
| IC | 0,1002 | 0,997 | 4,999 | 9,996 | 19,990 | 30,015 |
1.2The gab Reststrommessungen aus
Die Ertragreststrommessungen, wenn das Gerät keinen Ertrag hat
| Phasen von gegenwärtigem | IA | IB | IC |
| residuellgegenwärtiges (MA) | 0,002 | 0,003 | 0,019 |
Test der Wechselspannung 2.The des Gerätes
2,1 die Genauigkeit des outputing Spannungsumfanges
die Genauigkeit und die Entschließung des outputing Spannungsumfanges 0~10V, 0.001V, 0~30V, 0.01V, 30V~60V oder 75V, 0.1V; 60V oder 75V 0.1V. Ertragstrecke: 0~120V
| Phase der Spannung | 1V | 10V | 30 V | 60 V | 80 V | 100 V | 120V |
| MA | 0,998 | 10,014 | 30,016 | 60,005 | 80,011 | 100,032 | 120,031 |
| UB | 1,002 | 10,015 | 30,016 | 60,001 |
79,988 7 |
100,035 |
120,036 7 |
| UC | 1,001 | 10,018 | 30,015 | 60,002 | 80,013 | 99,978 | 120,034 |
Test 3.The der Phase
| Testeinstellung | 0° | 90° | 180° | 270° |
| VA, IA | 0.2° | 90.2° | 180.1° | 270.2° |
| Winkelabweichung | 0.2° | 0.2° | 0.1° | 0.2° |
| VB, IB | 0.2° | 90.1° | 180.2° | 270.1° |
| Winkelabweichung | 0.2° | 0.1° | 0.2° | 0.1° |
| VC, IC | 0.2° | 90.2° | 180.1° | 270.2° |
| Winkelabweichung 差 | 0.2° | 0.2° | 0.1° | 0.2° |
4, der DC Spannung Test des Gerätes
4,1 Genauigkeit der Stromabgabe
| Gegenwärtig (A) | 0,1 | 0,5 | 1 | 2 | 3 | 5 |
| IA | 0,1001 | 0,5009 | 1,0012 | 2,0035 | 3,0056 | 5,009 |
| IB | 0,0998 | 0,4992 | 1,0007 | 2,0012 | 3,0045 | 5,007 |
| IC | 0,1002 |
0,5007 .
|
0,9996 | 2,0001 | 3,0021 | 4,997 |
Funktion 5.other
| Art | Ergebnis |
| 1, simulieren alle Arten Ausfall, reclosing Funktionstest, usw. | Normal |
| 2, Schalterparameter gaben /output-Prüfung ein | Normal |
| 3, Kommunikation | Normal |
| 4, die Wechselstrom-Leistungsabgabe | Normal |
| 5, Schnittstelle jeder Funktion | Normal |
Ausrüstung 6.Test
●Voltmeter, Art: ESCORT3146A, Genauigkeit 0.5magnitude
●Amperemeter, Art: GB/T7676-1998, Genauigkeit 0,5 Größe
●Tektronix-Oszilloskop
●Vielseitiges digitales Meter, Art: 200MULTIMETER
●Millisekundenmeter, Art: 702-2
●Phase, nein: Multifunktionswattstundenmeter
7, Schlussfolgerung:
Durch das oben genannte Testergebnis kann die Funktion der Relaisschutzprüfvorrichtung, die Bedingungen von verschiedenen Spezifikationen und von Einleitung zu erfüllen sein. Durch die QualitätsKontrollraumkontrolle, zum der Fabrik zu verlassen!
