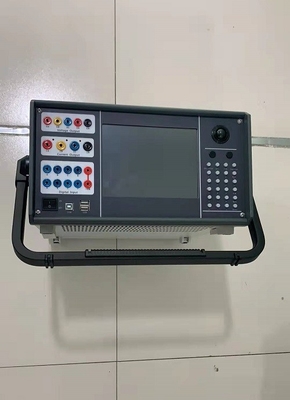

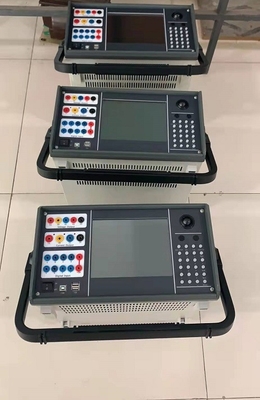

0,5 Klasse eingebauter PC Vierphasendreiphasenschutzrelais-Testgerät LCD-Anzeige

Spannung mit 4 Phasen u. Stromabgabe von 3 Phase Schutzrelais-Testgerät mit Störungs-Play-back

Haupttest der Spannung mit 4 Phasen u. der Stromabgabe von 3 Phase,

TEST 1.AC

TEST 2.DC

Test der Überlagerungs-3.Harmonic

Test der Frequenz-4.High-Low

Test der Richtungs-5.Power u. des Widerstands

Test 6.Synchronization

Test der Gruppen-7.Full

8.Distance u. nullreihenfolgen-Schutz

9.Characteristic des Widerstands

Schutz 10.Differenzial

Harmonik 11.Differenzial

Test 12.Comprehensive des Leitungsschutzes 6-35 KV des Mikrocomputers

Bericht 13.Fault

Sachwortverzeichnis der Spannung mit 4 Phasen u. der Stromabgabe von 3 Phase,

Schaltersignal und Zeitmaß

Mikrocomputer des digitalen Signalprozessors

Digitaler Steuerhochgeschwindigkeitsprozessor wird als der Ertragkern der Prüfvorrichtung angenommen. die doppelt genaue Arithmetik von 32 Bit wird in der Software eingesetzt, durch die willkürliche Hochgenauigkeitswellenformen jeder Phase produziert werden können. Da integrative Struktur angenommen wird, wird die Struktur der Prüfvorrichtung kompakt gelegt. Der Abstand der Datenübertragung ist mit fester Struktur kurz, die das Problem weniger Punkte des Wellenformertrages wegen der communicational Linie der langen Daten und des schmalen Frequenzbandes überwinden, wenn sie den Testprüfer verwenden, der direkt durch PC gesteuert wird.

Spannung und Stromverstärker

Für Phasenstrom und -spannung bestehen wir fort, auf, Hochleistungslinearverstärker-Ausgabemodus anzunehmen, um die Strom- und Spannungsquelle zum Ertrag alle Arten Wellenformen von der DC-Wellenform zu den Wellenformen einschließlich alle Arten Frequenzkomponenten, wie Rechteckwelle, kombinierte Wellenform darüber hinaus, die durch jede Auftragsharmonik überschnitten werden, vorübergehende Wellenform der Störung, etc. direkt zu machen, ist das Ausgangssignal klar und ohne ausgestrahlte Hochfrequenzstörung mit benachbarten Ausrüstungen glatt. Es kann alle Arten Strom- und Spannungseigenschaften unter dem Umstand der Kurzschlussstörung gut simulieren.

Für Endverstärkerstromkreis nehmen wir Importenergieteile mit starkem an und Hifimodulart als Leistungsabgabe, kombinierend mit der Wärmeableitungsstruktur durchdacht und, die angemessen gelegt wird, hat sie genug Redundanz der großen Energie und Wärmekapazität. Der Endverstärkerstromkreis hat Hitze, Überlauf, Überspannung und Kurzschlusssicherungen. Wenn Überlauf im Strompfad auftritt und Überlastung oder Kurzschluss im Spannungsstromkreis auftritt, begrenzt er die Spitzenleistung automatisch, Schalter weg vom ganzen Endverstärkerstromkreis und gibt Warnsignal. Um die Hitze des Endverstärkers für die lange Zeit zu verhindern, die unter großem Strom funktioniert, wird eine Software-Zeit, die System unter großem Strom beendet in diese Prüfvorrichtung eingestellt. Sie kann für einen langen Zeitraum arbeiten, wenn das Ausgeben 10A oder unten ist. Wenn der Strom über 10A ist, beginnt die Prüfvorrichtung oben den Software-Zeitbeendigungsauftrag. Wenn Zeit oben ist, verbietet die Software Leistungsabgabe automatisch und gibt Warnsignal. Der mit hohem Ausschuss Strom ist, ist die Begrenzungszeit das kürzer.
