| Spannungsbereich: | 4* (0-120V) | Strombereich: | 3* (0-40A) |
|---|---|---|---|
| Ertraggenauigkeit: | 0,5% | ANZEIGE: | LCD |
| Spannung: | 4 Kanäle | Gegenwärtig: | 3 Kanäle |
| Hervorheben: | Dreiphasenschutzrelais-Testgerät,In errichtetem PC Schutzrelais-Testgerät,Lcd-Schutzrelais-Testgerät |
||

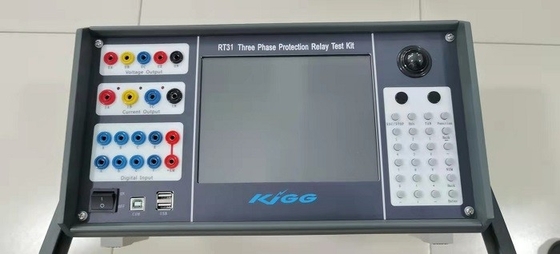

Spannung mit 4 Phasen u. Stromabgabe von 3 Phase Schutzrelais-Testgerät mit Störungs-Play-back
Haupttest der Spannung mit 4 Phasen u. der Stromabgabe von 3 Phase,
TEST 1.AC
TEST 2.DC
Test der Überlagerungs-3.Harmonic
Test der Frequenz-4.High-Low
Test der Richtungs-5.Power u. des Widerstands
Test 6.Synchronization
Test der Gruppen-7.Full
8.Distance u. nullreihenfolgen-Schutz
9.Characteristic des Widerstands
Schutz 10.Differenzial
Harmonik 11.Differenzial
Test 12.Comprehensive des Leitungsschutzes 6-35 KV des Mikrocomputers
Bericht 13.Fault
Sachwortverzeichnis der Spannung mit 4 Phasen u. der Stromabgabe von 3 Phase,
| Wechselstrom-Stromquelle | |
| Ertraggenauigkeit | 0,5% |
| Ertragstrecke | 3* (0-40A); 0-120A (drei Phasen parallel) |
| Phasenstrom, der langfristiges Arbeits-10A erhalten kann | |
| Maximale Spitzenleistung des Phasenstroms: 420VA | |
| Maximale Spitzenleistung des Dreiphasenstroms parallel: 900VA | |
| Zulässige Arbeitszeit (wenn Dreiphasenstrom parallel, zum der Höchstleistung zu erhalten): 10s | |
| Strecke der Frequenz (grundlegende Welle) | 20-1000Hz |
| Harmonikzeiten | 1-20mal |
| DC-Stromquelle | |
| Ertraggenauigkeit | 0,5% |
| Stromabgabe | 0-+/-10A pro Phase; 0-+/-30A (dreiphasig parallel) |
| Höchstlastspannungsertrag | 20V |
| Ertraggenauigkeit | 0,5% |
| Phasenspannungsertrag | 4* (0-120V) |
| Netzspannungsertrag | 0-240V |
| Phasenspannung/Netzspannungsspitzenleistung | 80VA/100VA |
| Strecke der Frequenz (grundlegende Welle) | 20-1000H |
| Harmonik | 1-20mal |
| Gleichspannungsquelle | |
| Ertraggenauigkeit | 0,5% |
| Phasenspannungs-Ertragumfang | 0-+/-160V |
| Netzspannungsertragumfang | 0-+/-320V |
| Phasenspannung/Netzspannungsspitzenleistung | 70VA/140VA |
| Maß | 400*300*180mm |
| Gewicht | ungefähres 20KG |
| Stromversorgung | Wechselstrom 220V±10%, 50/60Hz |
| Umgebende Temperatur | -10℃ | +50℃ |
Schaltersignal und Zeitmaß
| SchalterSignaleingang |
7circuits |
Untätiger Kontakt: 1~20mA, 24V Möglicher Kontaktzugang: „0": 0~ +6V; „1": +11 V~ +250V |
| Schaltersignalausgabe | 2 Paare | DC: 220V/0.2A; Wechselstrom: 220V/0.5A |
| Zeitmaß |
Versuchsanlage: 0.1ms | 9999s, Genauigkeit 0.1mS Messbereich: 0.1ms | 9999s Maßgenauigkeit: 0.1mS |
|
Mikrocomputer des digitalen Signalprozessors
Digitaler Steuerhochgeschwindigkeitsprozessor wird als der Ertragkern der Prüfvorrichtung angenommen. die doppelt genaue Arithmetik von 32 Bit wird in der Software eingesetzt, durch die willkürliche Hochgenauigkeitswellenformen jeder Phase produziert werden können. Da integrative Struktur angenommen wird, wird die Struktur der Prüfvorrichtung kompakt gelegt. Der Abstand der Datenübertragung ist mit fester Struktur kurz, die das Problem weniger Punkte des Wellenformertrages wegen der communicational Linie der langen Daten und des schmalen Frequenzbandes überwinden, wenn sie den Testprüfer verwenden, der direkt durch PC gesteuert wird.
