Meter-Testgerät der Energie-450V, Laborstromzähler-Testgerät

Einzelner u. Dreiphasenmeter-Prüfstand MCTB20B

Technische Parameter

Eigenschaften

1) Technologie PWM (Pulsbreitenmodulation)

2) Modularbauweise erlaubt kundengebundene Konfigurationen auf der Hardware und Software, Kunde-freundlich

3) Führen Sie alle grundlegenden Tests wie Aufwärmen durch, Zeitstandversuch, Anfangstest, grundlegende Fehler, Standardabweichung und etc.

4) Führen Sie Skalatest mit zählenden u. Basis Impuls der zeitlichen Regelung dem mit KWH-Wert durch

5) Modus von Tests: Vollautomatischer oder Handbetrieb durch manuelles Steuertouch Screen (MCU)

6) Fähig, alle Arten einphasiges und mechanische dreiphasigmeter, Elektronikmeter, CT/PT zu prüfen

    betriebenes Meter, intelligentes Meter, Geschlossenverbindungsmeter und ETC….

7) Fehlerberechnungsanzeige mit Reset-Tasten auf jeder Meterposition

8) Flexibles Schnellverbindergerät (QCD) für bequemen Wechsel vom Dreiphasenmeter

    zum einphasigmeter

9) Suche u. Gefangennahme der schlechten Note für Rotationsscheibe

10) Fähig, die mechanische oder Elektronikmeter mit unterschiedlicher Konstante gleichzeitig zu kalibrieren

11) Starke PC-Software für die analysierenden Daten, Wellenformplayback und Export des ausführlichen Berichts

12) Universalbarcodeinput und Unterstützungen selbst-definierter Barcode

13) Intelligente Lösungen für Kalibrierung mit modernisierbarer Software

14) Vorübergehende Datenspeicherung für neuere anhaltende Kalibrierung

15) Test-Aufzeichnungen speichern in der Datenbank mit MDB-Format oder anderem erforderlichem Format

16) Kalibrieren Sie Parameter einschließlich Spannung, Strom jeder Phase, Phase/Phasendifferenz,

      aktive/reagierende/Scheinleistung jeder Phase, aktive/reagierende/totalscheinleistung, Gesamtleistungsfaktor,

      Frequenz, etc. mit Realzeitanzeige des Vektordiagramms

17) Harmonischer Test 2-40mal und Analyse/Anzeige Harmonik

18) Mit den Anlagen, zum der offensichtlichen Maximalleistung zu prüfen notiert in den Metern und des Registertests durchzuführen

      (der Kunde sollte MeterÜbertragungsprotokoll für diese Funktion zur Verfügung stellen)

19) Selbst-Prüfungsfunktion für alle Phasen Energie, Gesamtleistungsstabilität, Symmetrie der Spannung mit 3 Phasen und Strom

20) PC-Software (Kommunikation durch RS232) kann MIS-Nettoschnittstellenverbindungsfunktion verwirklichen, kann leicht

      Verbesserung in der Zukunft gegebenenfalls

21) Schutz: gegenwärtiger Offenstromkreis, Spannungskurzschluß und -funktionsstörungen, Selbstschutz u. Selbstwiederherstellung

22) Anfangs- u. STOPP-Taste auf Energiequelle

23) Warnungslichter installiert auf Energiequelle

24) Sein können unabhängiger Satz u. Ertrag jeder Phasenspannung u. gegenwärtiges, Phasenwinkel

Enthaltenes MTB:

1) Dreiphasenreferenzstandard-Meter

2) Dreiphasenenergiequelle

3) Meter, das Gestelle anbringt

4) MCU (manuelles Steuergerät, Touch Screen Operation)

5) Scannen-Köpfe

6) Fehler-Verarbeitung u. Berechnungs-u. Anzeichen-System

7) PC-Software, PC, Drucker, ETC….

Technische Spezifikationen

Dreiphasenenergiequelle

Andere Eigenschaften

1) Mit Kurzschluss und Überlastschutz im Spannungsstromkreis

2) Mit offenem Stromkreis und Überlastschutz im Strompfad

3) Mit der Anzeige, zum von Betriebsbereichen und von Ladepunkten und von Anzeichen über Störung im Falle der Abweichung zu zeigen

4) Mit Bestimmungsgegenwärtigem u. Spannungsan/aus-stromkreis

5) Alle Teile einschließlich das Spannungs-/Stromquelle- und Referenzstandardmeter angebracht in geschlossenes Kabinett

6) Mit Belüftung und Ventilator für Hitzentwicklung

7) Mit Verschlüssen auf Türen der vorderen und Rückseite für Schutz

8) Haustür mit dem Glasfenster, zum der Anzeige des Touch Screen und der Standardmeteranzeige zu sehen

9) Zeitbasis: 1 | 9999s

10) Isolierung zwischen Spannungsstromkreis gegen Strompfad, zwischen Stromkreisen gegen Erde: ≥ 5MΩ

11) Stromversorgung: 240V oder 3×240V/415V±10%, 50/60Hz±10%

12) Umgebungsbedingungen: Temperatur 50 C | 400 C

13) Relative Luftfeuchtigkeit: bis 90%

Dreiphasenbezugsmeter

1. Genauigkeitsklasse: 0,05 oder 0,02

2. Messbereiche u. Genauigkeit

3. Impulsertrag

Energieantriebertrag

Antriebfrequenz: FH=CH.P/3600 (HZ); FL=FH/10000 (HZ)

Ausgangspegel: TTL

Tabelle der Konstante (für jede innere Spannung/Strombereich)

4. Anzeige (6 Stellen): gegenwärtige, aktive/reagierende/Scheinleistung der Spannung, Energiefaktor, Phasenwinkel, Frequenz,

    Wellenform, Vektordiagramm, harmonische Analyse… usw.

5. Schnittstelle: RS-232 und/oder RS-485

6. Stromversorgung: 240V±15%, 50Hz/60HZ±5%, Leistungsaufnahme: | 20VA

7. Arbeitsbereich

    Temperatur: 50 C | 400 C^; Relative Luftfeuchtigkeit: ≤ 90% nicht ätzende Gase

8. Gewicht: | 7.5kgs

Meter-Gestell-Konfigurationen

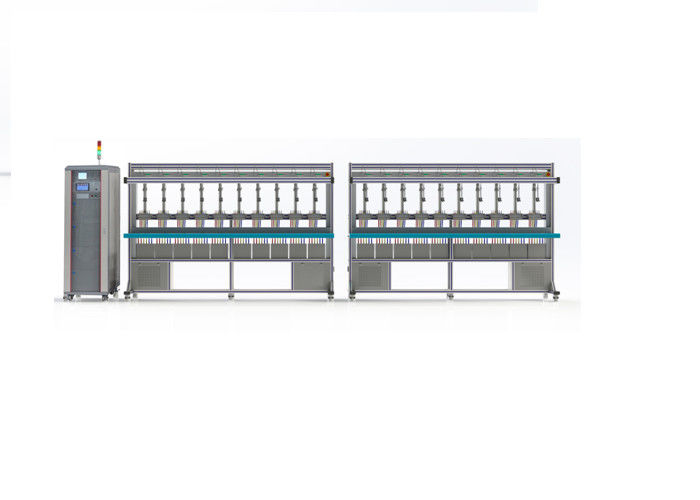

Dreiphasentest-Gestelle (20 Positionen, zwei Gestelle, eine Reihe)

Dreiphasentest-Gestell

Zahl von Positionen: 20 (6, 8,10, 12, 16, 32, 40 auch verfügbar für Wahl)

Schalter mit zwei Notaus

Jede Position bestehen: Stifte 1 QCD 6 + 1 Scannenkopf + 1-Meter-Montage

+ 1 optische Sonde RS/232/485+1 (DLMS-Zählerstand) + DFV-Anschluss + 1 Fehleranzeige (4,5 Stellen)

+1 BNC-Impulshafen + 1 Reset-Taste + 1 Satz von Spannung cables+1 IuK

Bestimmung für die Kalibrierung des Standardmeters gegen hochgradigen Standard

Ein Serienserver

Lokalisierte Spezifikation des Stromwandlers (IuK):

Genauigkeitsklasse: 0,01% (0.5C-1-0.5L)

Liquiditätsgrad: 1:1 (1mA-120A)

Stromabgabe: 3* (0.001-120) A (hauptsächlich und zweitens)
