| Genauigkeits-Klasse: | 0,05, 0,02 | Standardmeter-Genauigkeit: | 0,05%, 0,02%, 0,01% |
|---|---|---|---|
| Harmonischer Test: | 2-21times | Spannungsertrag: | 1-480V |
| Stromabgabe: | 1mA-120A, 200A (optional) | Ertragstabilität: | 0,05% oder 0,02% |
| Hervorheben: | 0.05 Class Meter Test Bench,05 Klassen-Meter-Prüfstand,Meter-Prüfstand der Klassen-120A |
||

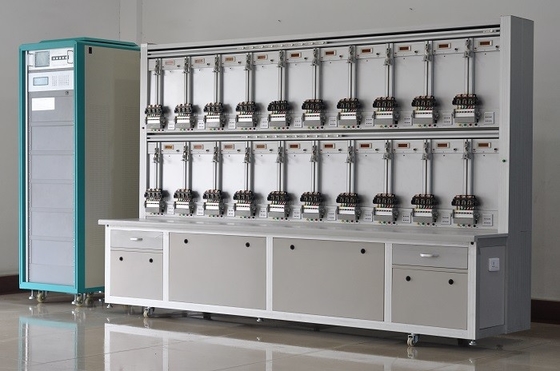

0,05 Klassen-Dreiphasenstromzähler-Prüfstand
1,1: Lcd-Touch Screen:
Nach Energie an, dann Initialisierung in Nichterfüllungsschnittstelle, Hauptschnittstelle
1,2: Lassen Sie Meterprüfstand laufen und überwachen Sie den Status des Prüfstands, indem Sie Touch Screen LCD betreiben.
1.2.1 Parametereinstellungen für Energiemeter in Versuch.
Presse [Param] in Parametereinstellungen schließen an:

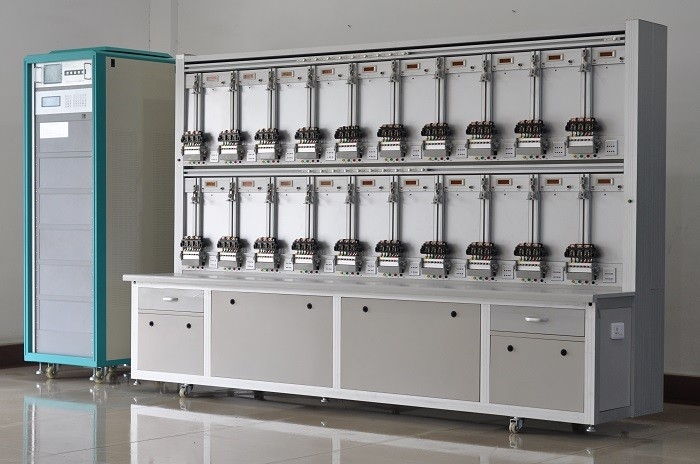

0,05 Klassen-Dreiphasenstromzähler-Prüfstand
Technische Parameter
| Genauigkeitsklasse | 0,05, 0,1 (optional) |
| Ertrag-Volt | |
| Einstellbereich | 3* (1-480V) (P-N) |
| Entschließung | 0,01% |
| Ertrag-Verzerrung | <0> |
| Ertrag-Stabilität | 0,05% oder besseres |
| Spitzenleistung | ≥ 30VA/position (Gesamtleistung hängt von den Meterpositionen) ab |
| Stromabgabe | |
| Stellbereich | 3* (1mA~ 120A), kann bis zu 200A sein (optional) |
| Anpassungs-Entschließung | 0,01% |
| Ertragverzerrung | <0> |
| Ertrag-Stabilität | 0,05% oder besseres |
| Spitzenleistung | ≥ 100VA/Positionen |
| Phasen-Maß | |
| Justieren Sie Strecke | 0° | 360° |
| Entschließung | 0.01° |
| Frequenz | |
| Ertrag-Strecke | 45-65HZ |
| Entschließung | 0.01HZ |
| Andere Parameter | |
| Stromversorgung | 220V oder 3×240V/415V±10%, 50/60Hz±10% |
| Umgebungsbedingungen | 50 C | 400 C/bis 90% relative Feuchtigkeit |
0,05 Klassen-Dreiphasenstromzähler-Prüfstand
ARM-Warnungslicht-Verbindungsdefinition
ARMschließen Hauptkontrollorgane P2 HAFEN, 10-Cores an Hauptschaltkasten an, in dem ein hole.install öffnen müssen Sie ein Sitz mit 5 Kernen Metall.
Beide Endanschlusskorrespondenz:
Kerne P2port 10 verdrahten Sitz des Metall 5cores
2 Fuß +5V ------------------ 2 Fuß +5V
grünes Licht 3feet (UO_10) ------------grünes Licht 3feet
gelbes Licht 4feet (UO_9) ------------gelbes Licht 4feet
rotes Licht 5feet (UO_11) ------------rotes Licht 5feet
Externes Steuerleitungsbrett: LAMP_CTRLU.PcbDoc
Große 2 Kerne schließen weißes 220v, schwarzes 0V, parallel zu Stromversorgungsdraht des Standardmeters an.
Bauschaltplan als unten
Externe Einleitungslichtregelungs-Leiterplatte: LAMP_CTRLU.PcbDoc
Konfigurationen
1) Drei Phasen PS (Energiequelle)
2) Dreiphasenstandardmeter, Klasse 0,05 oder 0,02 oder 0,01
3)Meter-Gestell
Zahl von Positionen: 6, 10, 12, 20, 40, 48….optional
Jedes Gestell mit einem Notausschalter
Jedes bestehen Positionen aus Stiften 1 QCD 6 + 1 Scannenkopf + 1 Meter + 1 RS/232/485 festklemmend
DFV-Anschluss + 1 Fehleranzeige + 1 Reset-Taste + 1 Satz Spannungskabel
IuK +1 (benötigen Sie IuK oder nicht hängt vom Kunden) ab
4) PC-Software
5) Benutzerhandbücher
6) Optional
0,05 Klassen-Dreiphasenstromzähler-Prüfstand
- Lokalisierter Stromwandler (IuK)
Genauigkeitsklasse: 0,01% (0.5C-1-0.5L)
Liquiditätsgrad: 1:1 (1mA-120A)
Stromabgabe: 3* (0.001-120) A (hauptsächlich und zweitens)
Sekundärertraglast: Maximales 0.5V (Ertrag current1mA-120A)
- MSVT
- Personal-Computer
- Drucker
