| Genauigkeitsklasse: | 0,2, 0,05, 0,02 | Standardmeter-Genauigkeit: | 0,05%, 0,02%, 0,01% |
|---|---|---|---|
| Harmonischer Test: | 2-21times | Spannungsertrag: | 1-480V |
| Stromabgabe: | 1mA-120A, 200A (optional) | Ertragstabilität: | 0,05% oder 0,02% |
| Hervorheben: | Dreiphasenstromzähler-Prüfstand,Hohe Genauigkeits-Stromzähler-Prüfstand,Dreiphasenenergiemeterprüfstand |
||

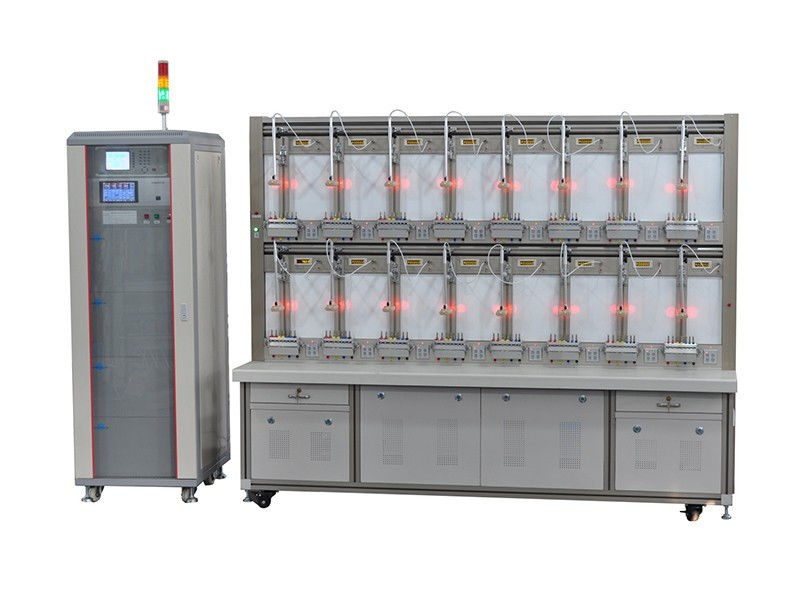

Hohe Genauigkeits-Klassen-Dreiphasenstromzähler-Prüfstand
1) Standardmetergenauigkeit: 0,05%, 0,02% (optional)
2) Meter-Fehlertest, Anfangsgegenwärtiger Test, Fang der schlechten Note, Zeitstandversuch, aufwärmen Test, Skalatest, Einfluss
Quantitäten prüfen, Spannungseinbruch- u. Unterbrechungstest, etc.
Technische Parameter
| Genauigkeitsklasse | 0,05, 0,1 (optional) |
| Ertrag-Volt | |
| Einstellbereich | 3* (1-480V) (P-N) |
| Entschließung | 0,01% |
| Ertrag-Verzerrung | <0> |
| Ertrag-Stabilität | 0,05% oder besseres |
| Spitzenleistung | ≥ 30VA/position (Gesamtleistung hängt von den Meterpositionen) ab |
| Stromabgabe | |
| Stellbereich | 3* (1mA~ 120A), kann bis zu 200A sein (optional) |
| Anpassungs-Entschließung | 0,01% |
| Ertragverzerrung | <0> |
| Ertrag-Stabilität | 0,05% oder besseres |
| Spitzenleistung | ≥ 100VA/Positionen |
| Phasen-Maß | |
| Justieren Sie Strecke | 0° | 360° |
| Entschließung | 0.01° |
| Frequenz | |
| Ertrag-Strecke | 45-65HZ |
| Entschließung | 0.01HZ |
| Andere Parameter | |
| Stromversorgung | 220V oder 3×240V/415V±10%, 50/60Hz±10% |
| Umgebungsbedingungen | 50 C | 400 C/bis 90% relative Feuchtigkeit |
Eigenschaften des elektrischen Meterdreiphasigprüfstands
1) Lcd-Anzeige u. Touch Screen Funktionieren
2) Kundengebundener Entwurf verfügbar, benutzerfreundlich
3) Skalatest (zählender u. Basis Antrieb der zeitlichen Regelung mit der KWH-Werteinstellung)
4) Abspielmodus: automtatic durch Software oder manuell durch Touch Screen
5) können verschiedene Arten des Tests des einzelnen und Dreiphasenmeters, Meter der engen Beziehung geprüft werden
(sollte IuK-Arbeitsstellung konfigurieren)
6) FehlerberechnungsReset-Taste und Anzeige auf jeder Position
7) Kann verschiedene Meterkonstanten zwischen allen Positionsmetern anwenden
8) Stützkommunikation mit Barcodescanner
9) Intelligente Lösungen für Kalibrierung mit modernisierbarer Software
10) Prüfspannung, Strom jeder Phase, aktive/reagierende/Scheinleistung der Phase/der Phasendifferenz,
von jeder Phase, von aktiven/reagierenden/totalscheinleistung, von Gesamtleistungsfaktor, von Frequenz, von etc. mit
Realzeitanzeige des Vektordiagramms
11) Harmonik, die 2-21mal und Analyse/Anzeige Harmonik misst
12) Selbst-Prüfungsfunktion für Energie, Stabilität, Symmetrie der Spannung mit 3 Phasen und Strom
13) Automatische Bahnfunktion, zum des konstanten und stabilen Ertrages sicherzustellen
14) PC-Software kann in der Zukunft leicht verbessert werden, wenn sie benötigt wird
15) Genügend Schutz für gegenwärtigen Offenstromkreis, Spannungskurzschluß und Funktionsstörungen
16) Selbstschutz u. Selbstwiederherstellung
17) Anfangs- u. STOPP-Taste
18) Kann separat einstellen u. teilt Ertrag des Spannungs- u. Strom- u. Phasenwinkels zwischen jedem in Phasen ein
Konfigurationen
1) Drei Phasen PS (Energiequelle)
2) Dreiphasenstandardmeter, Klasse 0,05 oder 0,02 oder 0,01
3) Meter-Gestell
Zahl von Positionen: 6, 10, 12, 20, 40, 48….optional
Jedes Gestell mit einem Notausschalter
Jedes bestehen Positionen aus Stiften 1 QCD 6 + 1 Scannenkopf + 1 Meter + 1 RS/232/485 festklemmend
DFV-Anschluss + 1 Fehleranzeige + 1 Reset-Taste + 1 Satz Spannungskabel
IuK +1 (benötigen Sie IuK oder nicht hängt vom Kunden) ab
4) PC-Software
5) Benutzerhandbücher
6) Optional
- Lokalisierter Stromwandler (IuK)
Genauigkeitsklasse: 0,01% (0.5C-1-0.5L)
Liquiditätsgrad: 1:1 (1mA-120A)
Stromabgabe: 3* (0.001-120) A (hauptsächlich und zweitens)
Sekundärertraglast: Maximales 0.5V (Ertrag current1mA-120A)
- MSVT
- Personal-Computer
- Drucker
Impulsertrag
Energieantriebertrag
Antriebfrequenz: FH=CH.P/3600 (HZ); FL=FH/10000 (HZ)
Ausgangspegel: TTL
Tabelle der Konstante (für jede innere Spannung/Strombereich)
| 100A | 50A | 25A | 10A | 5A | 2.5A | |
| 480V | 4x105 | 8x105 | 1.6x106 | 4x106 | 8x106 | 1.6x107 |
| 240V | 8x105 | 1.6x106 | 3.2x106 | 8x106 | 1.6x107 | 3.2x107 |
| 120V | 1,6 x106 | 3.2x106 | 6.4x106 | 1.6x107 | 3.2x107 | 6.4x107 |
| 60V | 3.2x 106 | 6.4x106 | 1.28x107 | 3.2x107 | 6.4x107 | 1.28x108 |
| 1A | 0.5A | 0.25A | 0.1A | 0.05A | 0.025A | |
| 480V | 4x107 | 8x107 | 1.6x108 | 4x108 | 8x108 | 1.6x109 |
| 240V | 8x107 | 1.6x108 | 3.2x108 | 8x108 | 1.6x109 | 3.2x109 |
| 120V | 1.6x108 | 3.2x108 | 6.4x108 | 1.6x109 | 3.2x109 | 6.4x109 |
| 60V | 3.2x108 | 6.4x108 | 1.28x109 | 3.2x109 | 6.4x109 | 1.28x1010 |
