| Genauigkeitsklasse: | 0,05 | Anwendung: | Mischen des Einheitstests |
|---|---|---|---|
| Herkömmlicher Spannungsbereich: | 0-120V | Herkömmlicher gegenwärtiger Test: | 0-20A |
| Frequenztest: | 45-65HZ | Genauigkeit: | 0.002HZ |
| Wirkleistungsgenauigkeit: | 0,05% | Blindleistung: | 0,1% |
| Hervorheben: | 0.05% Substation Test Equipment,05% Nebenstellen-Testgerät,Testgerät der Nebenstellen-0.002HZ |
||

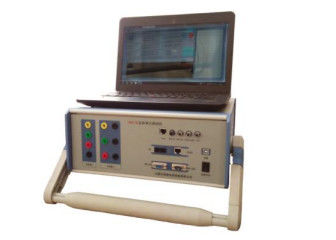

Mischen von Reihe des Einheits-Test-Systems MUE1
Intelligenter Test Nebenstellen-Testgerät-Digital CT/VT, der Einheits-Prüfvorrichtung verschmilzt
Kompatibel mit IEC61850-9-1, IEC61850-9-2, IEC61850-9-2LE, Protokoll IEC60044-FT3
Sachwortverzeichnis
| Genauigkeitsklasse | 0,05 |
| Herkömmlicher Spannungstest | |
| Strecke | 0-120V, Messbereich 100V, 100/√3V |
| Justierbare Strecke u. Genauigkeit | 20%-150%, 0,05% |
| Herkömmlicher gegenwärtiger Test | |
| Strecke | 0-20A, Messbereich 5A u. 1A |
| Justierbare Strecke u. Genauigkeit | 1%-120% |
| Frequenztest | |
| Strecke | 45-65HZ |
| Genauigkeit | 0.002HZ |
| Eingangsleistungstestgenauigkeit | |
| Wirkleistung | 0,05 Klasse |
| Blindleistung | 0,1 Klasse |
| Schnittstelle aus optischen Fasern | |
| Schnittstelle 1 Gruppe St. aus optischen Fasern | |
| Senden von Energie | >-6dBm |
| Optisch empfangen Sie Empfindlichkeit | -38dBm |
| Synchronisiermeldung | |
| Optischer Synchronisierungsinput u. -ertrag | 2Nos |
| Optischer Ertrag der Synchronisierung IRIG-B (DC) | 1No |
| Synchronisierungsausgabezeitgenauigkeit | besser als 100ns |
| Stromversorgung | |
| Eingangsspannung | AC220V±10%, 50/60Hz |
| Leistungsaufnahme | <20w> |
| Maß u. Gewicht: 360x400x160mm, 7.5KGS | |
Eigenschaft
1) Annahme der Standarddreiphasigenergiequelle der hohen Genauigkeit, hohe Genauigkeit A-/Ddatenkollektor, Synchronisierung
Stempeluhreinheit, Wechselstrom-Probenahmegrundnorm und MU-Prüfungseinheit
2) Operation durch PC-Software
3) Annahme des höherwertig Synchronisierungsalgorithmus und des 512times über Repräsentativtechnologie
4) Annahme von LabView-Sprache und von virtueller Instrumenttechnologie, freundliches HMI und bequem für Operation
5) Mit differenziellem Ertrag der Simulation verwirklichen Sie mehrfache Frequenz sinewave Spannungssignalausgabe
Strecke 0-4V (Effektivwert)
6) Genauigkeitsfehler und TIMING- u. Kommunikationsleistungsnachweis des Mischens der Einheit mit Sammlung von
mehrfache Kanäle digital oder Analogeingabe
7) Genauigkeitsfehlertest des Mischens der Einheit mit Analogeingabe der Sammlung mit herkömmlichem VT und CT
8) Genauigkeitsprüfung des Mischens der Einheit mit digitalem digitalem Input CT/VT
9) Genauigkeitsfehlertest digitalen CT VT und Kalibrierung des analogen Wertes
10) Streuungsgradtest des Probierens der Mitteilung
11) Integritätstest des Probierens der Mitteilung
12) Zeitvergleichsfehlertest des Mischens der Einheit
13) Zeit, die Fehlertest des Mischens der Einheit hält
14) Probieren des Antwortzeittests
15) Volle Rahmenmitteilungsanalyse
Protokolltest: ASDU, Probenahmepunkte, Seriennr., bewertete Zeitverzögerung, APPID, SVID, Lux-Adresse, Synchronisierungs-Status
Volle Rahmenanalyse, Analyse die Wellenform aller channles, Wert u. ursprüngliche Daten der Mitteilung probierend
16) Die kann das Mischen Einheit mit Frequenz oder harmonischem Einfluss kalibrieren
17) Rekordmesspunktfehlerdaten, bequem für Datenabfrage, Speicher und Druck.
