Produktdetails:
Zahlung und Versand AGB:
|
| Genauigkeitsklasse: | 0,05 | Testobjekt: | digitaler (elektronischer) CT VT |
|---|---|---|---|
| Testfunktion: | Übersetzungsfehler, Phasenwinkelfehler, Polaritätstest… usw. | Analogeingabesignal: | 0-10V (Spitze) |
| Anwendung: | Intelligente Nebenstelle, Produzent CT Pint | Kompatibel: | mit Protokoll IEC61850 |
| Hervorheben: | 0.05 Substation Test Equipment,05 Nebenstellen-Testgerät,Testgerät der Nebenstellen-10V |
||

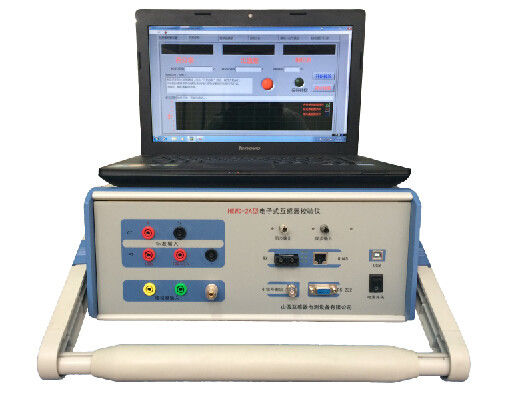

Elektronischer (Digital) Kalibrierer HEWD-2A CT &PT
Technische Parameter
| Primärnennspannungsmaß | bis zu 500KV |
| Primärnennstrommaß | 5-5000A, Kundenbezogenheit verfügbar |
| Standardsignaleingang | |
| Spannungsinput | 0-120%Un, Un=100V, 100/√3V. Kundenbezogenheit verfügbar |
| Gegenwärtiger Input | 0-120%In, In=1A oder 5A. Kundenbezogenheit verfügbar |
| Analogeingabesignal | 0-10V (Höchstwert) |
| Differenzieller (Sinuswellen) Ertrag | 0-4V (Effektivwert-Wert) |
| Genauigkeitsklasse | |
| Übersetzungsfehler | <0> |
| Phasenfehler | <2> |
| Absolute Verzögerung | <1> |
| Verzögerungsbammel | <0> |
| Schnittstelle St. aus optischen Fasern (eine Gruppe) | |
| Sendeleistung aus optischen Fasern | >-6dBm |
| Optische empfangende Empfindlichkeit | -38dBm |
| Synchronisiermeldung | |
| Optischer PPS-Synchronisierungsinput u. -ertrag | 4Nos |
| Optischer IRIG-B (DC) Synchronisierungsinput u. -ertrag | 4Nos |
| Synchronisierungsausgabezeitgenauigkeit | besser als 100ns |
| Eingegebene Versorgung | AC220V±10%, 50/60HZ, Leistungsaufnahme weniger als 20W |
| Arbeitsbedingung | Temperatur 0℃~+55℃/Humidity ≤90% |
| Größe u. Gewicht | 360*400*160mm/7.5kgs |
Hauptmerkmale
1. Digitalergebnis-Fehlertest elektronischen (digitalen) CT/PT
1) Verhältnis- und Phasenfehlertest
2) Kompatibel mit dem Protokoll IEC61850-9-1, IEC61850-9-2, IEC61850-9-2LE und IEC60044-FT3
3) Kompatibel mit verschiedenen Schnittstellen aus optischen Fasern
4) Holografieanalyse der Mitteilung von IEC61850-9-1/IEC61850-9-2
5) Notierende Fehlerdaten des Messpunkts und Datenabfrage/Speicher/Druck durch Software
2. Analogergebnisfehlertest elektronischen (digitalen) CT/PT und des herkömmlichen CT/PT
1) Verhältnis- und Phasenfehlertest digitalen CT/PT
2) Verhältnis- und Phasenfehlertest herkömmlichen CT/PT, durch in Spannungssignal durch umwandeln
Standardkonverter
3. Bis zur Klasse digitales CT/PT des Tests 0.2S
4. Entsprechung des differenziellen Ertrages
5. Harmonische Frequenzanalyse des Eingangssignals digitalen CT/PT in Versuch, Generation der Spektrumkurve,
Aufzeichnung des Inhalts von jedes Mal Harmonik (bis zur Harmonik 50times) und Berechnung des Klirrens.
6. Effektivwert-Wertparameteranalyse (Umfang, Phase, Frequenz und usw.) des Inputstandardsignals
7. Anzeigendes RealzeitAusgangssignal, Standardsignalwellenform, Polarität, Synchronisierungsstatus und Prozentsatz
Wert unter Messpunkt CT/PT in Versuch
8. Polaritäts- und Zeitverzögerungstest digitalen CT/PT durch die Anwendung eingebauten Codes PPSs (Impuls pro zweiten) und B
zu Synchronisiermeldung ausgeben
9. Operation durch Tablette durch APP-Software (optional)
10. Emc-Befolgung Standard-IEC60044-8
11. PC-Software
1) Freundliches HMI und klare Schnittstellen
2) Automatisch außer Testdaten und Prüfbericht erzeugen
