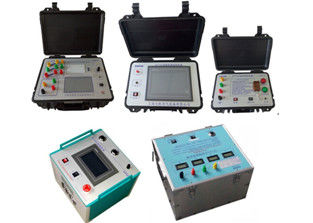

Prüfvorrichtung der Fernleitungs-100A Entstörungs mit Touch Screen

Netzfrequenz-Linie Parameter-Test-System für Hochspg-Hochspannungsleitung

Hochspannungstestgerät1200:1 800V Fernleitungs-Parameter-Test-System

Eigenschaften

1. Systementstörungsleistung mehr als 1200mal (tatsächlicher Test)

2. Widerstehen Sie statischem verursachtem Strom der Spannung 10kv-50kv und der Störung 20-200A ohne Störung

    Unterdrückungsgerät

3. Entferntoperation aus optischen Fasern, Betreiber und Hochspg wird vollständig lokalisiert.

4. Ausgerüstet mit Fernerdungsschutzgerät, das geerdet werden oder getrennt werden kann

    entfernt durch einen Schlüssel. Er verbessert erheblich die Sicherheit von Feldbetreibern und verringert das Risiko des Bogens

    und Elektroschock.

5. Mit der Funktion der Berechnung des Verteilungsmodells der Linie Parameter, können die Ergebnisse sein

    berechnet auf Standort.

6. Kann die Größe und die Phase gegenwärtigen sogar 0.1mA genau messen und stellt das genaue sicher

    Maß der nullreihenfolgenkapazitanz und anderer Einzelteile.

7. Es kann nicht nur großes gegenwärtiges ausgeben (50A oder größeres, Kurzschluss, Kabel), aber auch Hochspannungs

    (750V oder größere, positive Reihenfolgenkapazitanz, etc.) die Vertrauenswürdigkeit von Maßergebnissen sicherstellen.

8. Vollautomatischer Messbereich, 7 Zoll-Touch Screen, einfach zu benützen.

9. Codierte Karte und Drucker, Sicherungsdaten und Antriebskraft in PC.

Hochspg-Netzfrequenzparameter-Testsystem der Kraftübertragung ist Maßsystem der hohen Genauigkeit.

Es funktioniert normalerweise unter der Zustand des Störungs- und Testsignalverhältnisses: 1200: 1.

System umfassen: variable Frequenzdreiphasigenergiequelle, lokalisierter Transformator, Linie Parameterprüfvorrichtung,

mit Erde bedeckender Schutzfernkontrolleur, Funk-Entstörung Gerät und DC-Widerstand-Prüfvorrichtung für

Fernleitungen. System konnte Netzfrequenzparameter von Hochspg-Hochspannungsleitung genau prüfen,

schnell zuverlässig: positiver Reihenfolgenwiderstand, positiver Reihenfolgenwiderstand, positive Reihenfolgenreaktanz,

nullreihenfolgenwiderstand, nullreihenfolgenwiderstand, nullreihenfolgenreaktanz, positive Kapazitanz,

nullreihenfolgenkapazitanz, kapazitive Kopplung, Kopplungskapazität zwischen angrenzenden Linien, Interaktion

induktive Reaktanz.

Technischer Parameter

Jeder technische Parameter des Teils

Variable Stromversorgung der Frequenz DF7300

Spitzenleistung: 30kW

Eingangsleistungsspg.versorgungsteil: AC380V/220V±10%, 50hz;

Ausgabemodus: Dreiphasen- oder einphasiges;

Ausgangsfrequenz: 20~300Hz Schritt-in 0.1hz;

Frequenzstabilität: mehr als 0.02Hz;

Haben Sie Überspannungs-, Überstrom- und Hitzeschutzfunktion

Arbeiten Sie normalerweise mit starker Störungszustand.

Touch Screen, einfach zu benützen.

Fernsteuerungseinheit aus optischen Fasern mit eingebauter Batterie vollständig die Möglichkeit von Hochspannungs beseitigen

elektrische Unfall der Induktion

DF7005 lokalisierte Transformator

Ausgabemodus: Dreiphasenlinie vier

Ausgangsfrequenz: 20~300Hz;

Max.output-Spannung: 800V;

Max.output gegenwärtig: 50A

Mit Amperemeter konnte Strom jeder Phase in der Zeit lesen

Starke Entstörungsleistung.

DF7000- Linie Parameterprüfvorrichtung

Wenn der Umfang der Störung und des vorgewählten heterofrequency Signals 1200:1 ist,

es kann noch genau gemessen werden.

Spannungsbereich: 1~800v, automatische Verschiebungssteuerung

Strombereich: automatische Verschiebungssteuerung 0~50A

MaßFrequenzbereich: 40~70Hz Schritt-in: 1Hz;

Maßkanal: 3 Spannung, gegenwärtige Entschließung der Phase 3: 0.01°;

Spannungsentschließung: Genauigkeit der Spannungsmessung 0.01mV: ± (0.5%+0.01v)

Gegenwärtige Entschließung: Genauigkeit der Strommessung 0.001A: ± (0.5%+0.01a)

Mit Erde bedeckender Fernkontrolleur des Schutzes DF7009

Entwarf besonders Fernsteuerungserdungsschutzgerät, durch kleinen Fernprüfer, einer

Schlüsselfernsteuerungstestlinienerdung oder -trennung, ohne Handbetrieb des Messers erden

und Tor, verbessert erheblich den persönlichen Sicherheitsfaktor von Betreibern.

Funk-Entstörung Gerät DF7016 (Widerstand gegenwärtig-begrenzend)

Vergrößern Sie zum Testschleifenwiderstand und die gegenwärtige Störung zu verringern.

Prüfvorrichtung des DC-Widerstand-DF7008 für Fernleitungen

Verwendet, um DC-Widerstand in der schweren Störungsfernleitung, sogar mit hoher verursachter Spannung und Strom zu prüfen.

Eingebaute Entstörungstesttechnologie und Test genau an der starken Störungszustand.

Komplette Schutzfunktion und Arbeitskraft- und Gerätsicherheit sicherstellen.

Terminaltest der methode vier, zum des Führungseffektes zu beseitigen.

Eingebaute Batterie, könnte sich es 10mal treffen prüft ununterbrochen an der vollen Batterie.

Max.test gegenwärtig: 10A

Versuchsanlage: 5mΩ~200Ω;

Testpräzision:

An 5mΩ~200mΩ ±1.0% Ablesen±0.2mω;

An 200mω~200Ω ±0.5% Ablesen±0.2mω
