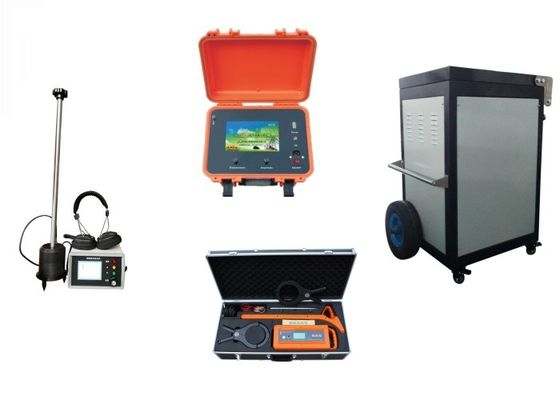

Hochspannungs32KV testgerät, Verzeichnis-Maschine des Kabelfehler-10m

0-8KV 0-16KV 0-32KV Kabelfehlerfehlersuchesystem

I. Function

Ermitteln Sie Hauptisolationsfehler von Stromkabeln der Spannungsklasse herauf to32kV; kalibrieren Sie Kabellänge; genau

ermitteln Sie Kabelbeerdigungsrichtung und -tiefe.

II. Konfiguration

III. technische hauptsächlichdaten

1) Windows Betriebssystem, Notenbetriebsart, drahtlose sachverständige on-line-Anleitung, wissenschaftliches Kabel

    Management, Realzeitberichtsgeneration; 10 Impuls 10 Flashover-Überlagerungsanalyse; eingebaute Operation

    Anweisungen, Kabeldaten, maßen Fälle.

2) Systemfunktion: Störungsabstandsmaß, Störstellestandort, Ausbreitungsgeschwindigkeitstest, Kabelweg

    Suche, begrabene Tiefenentdeckung, etc.

3) Prüfmethoden: Schwachstromimpuls, Flashovermethode, Audiomethode, akustisch-magnetische Synchronisierung

     Methode, Talmethode, Höchstmethode, Methode der elektromagnetischen Induktion, etc.;

4) Anzeigesteuerung: Grelle Prüfvorrichtung: 8-Zoll-industriellgradeinmaschinensteuerung, eingebaute 12V/7Ah DC Spannung

    Versorgung, kann 8 Stunden lang ununterbrochen arbeiten; anderes wird durch Einzelchipmikrocomputer gesteuert,

    Zeigertabellenanzeige;

IV. Einleitung jedes Teils

1. TDR

Einleitung

Windows Betriebssystem, Notenbetriebsart, drahtlose sachverständige on-line-Anleitung, wissenschaftliches Kabel

Management, Realzeitberichtsgeneration; 10 Impuls 10 Flashoverwellen-Überlagerungsanalyse; eingebaut

Operationsanweisungen, Kabeldaten, gemessene Fälle, etc.;

Mit der Erstreckung, Drehzahlmessung, Kabelmanagement und anderem

Funktionen

100MHz Abtastfrequenz, minimale Entschließung 0.5m (100m/us)

Vollautomatische ununterbrochene Probenahme, verfehlen nie jede mögliche Entladungswellenform;

Prüfmethode: Flashovermethode, Niederdruckimpulsmethode, mehrfache Wellenformberechnungsmethode

Hauptspezifikationen:

2. PinpointerMC-33

Verwendung: Arbeit mit dem Hochspannungsgenerator, zum des genauen Standorts der Störstelle zu bestimmen d.h.

zu die genaue Positionierungsaufgabe innerhalb des rauen Messbereichs des Kabelfehlerpunktes abschließen.

Bestehen Sie:

Wirtsmaschine, akustischer und elektromagnetischer synchroner Sensor, Antilärmkopfhörer und Ladegerät

Funktion und Index

1) können akustische Wellen und elektromagnetischen die erzeugten Wellen, wenn die Störstelle entladen wird, sein

    empfing synchron, um die Position des Kabelfehlerpunktes zu bestimmen.

2) akustische und magnetische synchrone Genauigkeitsfunktion

   Band des akustischen Signals: Mittelfrequenz 400Hz, Bandtiefe: 200Hz

    Signal: 80dB

    Genauigkeitsgenauigkeit: 0.1m

3) Stromversorgung

  Batterie: eingebaute Lithium-Batterie, Nennspannung: 7.4V, Kapazität: 3000AH

 Verbrauch: 300mA, bearbeiten ununterbrochen Stunden der Zeit >9

4) Anzeige: 320 X 240 LCD

5) Arbeitszustand: Temperatur: -10℃-40℃, Feuchtigkeit: 5-90%RH, Breite<4500m>

Kabelführungswegindikator

Verwendung: Kabelwegmeter ist ein spezielles Instrument für die Position und die Tiefe von begraben genau ermitteln

Kabel in einer bestimmten Strecke; Wegentdeckung wird durch den Wegsignalgenerator- und -wegsignalempfänger abgeschlossen

(Fixpunktmeter des Kabelfehlers); Die Zusammenarbeit zwischen dem zwei Gebrauch die Operation, genau zu finden

der Kabelweg innerhalb des ungefähren Kabels, das Strecke einbettet.

Hauptzusammensetzung

Wegentdeckung wird hauptsächlich aus Wegsignalgenerator und -empfänger verfasst

Indexieren Sie Parameter

4. Hochspannungsgenerator

Das Gerät integriert eine DC-Hochspannungsquelle, einen Speicherkondensator, ein Entladungsballgerät, ein automatisches

 Entladevorrichtung und eine Kabelfehlerprüfvorrichtung in ein Wagen-artiges leistungsfähiges experimentelles Instrument. Das Gerät

 löst vollständig die Probleme der Bequemlichkeit, der Beweglichkeit, der Sicherheit und der Zuverlässigkeit des traditionellen experimentellen Gerätes.

Das Instrument nimmt Hochpräzision an, spezielle elektronische Hochspannungsbauelemente der Hochstabilität und Hochfrequenz

 Hochspannungstechnik, zum der ganzen Struktur einfach zu machen. Zwecks die Gewohnheit der Anwendung des Transformators konservieren

 und der funktionierende Kasten, zum von DC-Hochspannung zu erzeugen, der Impulsgenerator nimmt die humanisierte Entwurfsoperation an

Modus und integriert den zuverlässigen MikroSchaltplan. Sicher und zuverlässig, sichtlich intuitiv. Wirken Sie wirklich die Auswirkung aus

von nicht schlechtem aber hat auch automatische Regelungsauswirkung, manuelle Auswirkung und Druckfestigkeit. Es ist meiste humanisiert

Laufkatzenart DC-Auswirkungshochspannungsausrüstung herein

Es ist das ideale Produkt für unsere Stromkabelfehlererkennung.

die Hauptleistungsmerkmale:

★ ist Hochspannungsimpulsertrag einheitlich und kontrollierbar;

★ mit einer waagerecht ausgerichteten Zeigeranzeige des Strom- und Spannungsdoppelten 1,5, intuitiv und klar, der Auswirkungsentladungsprozeß ist auf einen Blick klar;

★ Hochspannungsseitenspannungsmessung, genau in der Realzeit;

★ mit nullanfangsschutz, sicher und zuverlässig;

★ entlädt einzigartiger Hochspannungsmaßentwurf, im Endzustand, automatisch die interne Kapazitanz des Gerätes;

★ die Abbauzeit kann zwischen TIMING und manuellem Arbeitsmodus vorgewählt werden;

★ mit DC-Widerstandsspannungsfunktion;

★ innerlich installierte Hochpräzisionsprüfkabelstörungsprobenahme-Wellenformmodul;

★ benutzerfreundliche Entwurfslaufkatze für einfache Bewegung.

Hauptsächlichsachwortverzeichnis:
