| Standardklasse: | 0,02, 0,05 | Ausgangsspannung: | 30-300V |
|---|---|---|---|
| Strombereich: | 1mA-120A | Ertragstabilität: | besser als 0,05% |
| Ertragverzerrung: | <0> | Anwendung: | Labor, Arbeitsstelle |
| Hervorheben: | Meter-Kalibrierungs-Ausrüstung der Energie-300V 0,05%,Meter-Kalibrierungs-Ausrüstung der Energie-300V |
||

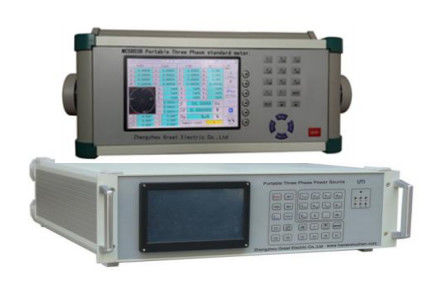

Tragbares Dreiphasenmeter-Test-System MCSB-UTI
Enthalten des Teils
1) Standardmeter
2) Phantom Load Power Source
3) Prüfkabel
4) Optischer Sensor
5) Übertragungskabel
6) PC-Software
7) Netzanschlusskabel
Standardmeter
1) Klein und Gewicht
2) Verwendet im Labor oder in der Arbeitsstelle
3) Arbeit als Standardmeter und Kalibrierer in der Arbeitsstelle oder im Labor
4) Lcd-Anzeige
5) Genauigkeitsklasse: 0,05 oder 0,02 (optional)
6) Messbereich: 3* (1V-576V)/3* (1mA-120A)
7) Energie- und Energietest, Nachfragetest, CT-Belastung u. Verhältnis-Test, Pint-Laststest, Skalatest
8) Optional für DC-Maß für Wandlertest
Sachwortverzeichnis
| Hauptstrom-Strecke | 45-450V, 45-65Hz |
| Leistungsaufnahme | Maximales 20VA |
| Einfluss von der externen Stromversorgung auf Testergebnis | ≤0.005% wenn Änderung 10% |
| Betriebstemperatur | -10 °C….+50°C |
| Temp. Co-Leistungsfähigkeit |
≤0.0025%-/°c +10°C zu +40°C ≤0.0050%/°C -10°C zu +50°C |
| Frequenzbereich | 45… 70Hz |
| Einfluss von externem magnetisieren Feld | ≤ 0.07% /0.5mT |
| Zeitbasis | 1-99s |
| Gegenwärtiger Test | |
|
Direktbetrieb
Strecke: 1mA-120A Anzeigenentschließung: 6 gültige Ziffern Messfehler: ≤ ± 0,02% 10mA… 120A ≤ 0,02% bis 0,05% 1mA zu 10mA |
Klammernmodus
Strecke: 10A, 50A, 100A, 300A, 500A, 1000A, 3000A (optional) Anzeigenentschließung: 6 gültige Ziffern Messfehler: ≤0.2% |
| Spannungs-Test | |
| Strecke | 1V….560V |
| Anzeigenentschließung | 6 gültige Ziffern |
| Messfehler |
≤ ± 0,02% (30V… 560V)
|
Belastungs-Maß |
|
| Spannungsbereich | 0V… 5V |
| Anzeigenstrecke | 0.000mv… 5.000v |
| Messfehler | ≤ ± 1.0% |
| Leistungsmessung (aktiv, reagierend, offensichtlich) | |||
| Fehler: ≤0.02% (40V~576V, 10mA~120A, PF≥0.5, harmonische Welle der Zeit-2-21) | |||
| DC-Maß | |||
| Strecke | 0 ..... ± 20 MA | 0V… ± 10V | |
| Fehler | E <> | E <> | |
| Anzeigenstrecke | 0,00 MA… 20,00 MA | 0.000V….10.000V | |
| Energie-Messfehler | |||
|
Aktiv u. offensichtlich: 0,02% (Direktbetrieb) u. 0,2% (Klammernmodus) Reagierend: 0,04% (Direktbetrieb) u. 0,4% (Klammernmodus) |
|||
| Energiefaktormaß | |||
| Fehler | E-≤ ± 0,0002 | ||
| Anzeigenstrecke | -1,00000….+ 1,00000 | ||
| Entschließung | 0,010 | ||
| Frequenz-Maß | |||
| Fehler | ±0.005%RD | ||
| Strecke | 40-70HZ | ||
| Anzeigenstrecke | 40.0000HZ zu 69.9990HZ | ||
| Harmonisches zufriedenes Maß | |||
| Zeiten | 2 – 51times | ||
| Fehler | ±10%RD±0.1% | ||
Standardenergiequelle
Sachwortverzeichnis
| Modell nein. | UTI-10 | UTI-100 |
| Beschreibung | 1mA-12A, Genauigkeitsklasse 0,05 oder 0,1 | 1mA-120A, Genauigkeitsklasse 0,05 oder 0,1 |
| Versorgungs-Spannung | Wechselstrom 85-282V, 47-63HZ | Wechselstrom 85-282V, 47-63HZ |
| Leistungsaufnahme | 290VA | 450VA |
| Einfluss der zusätzlichen Spannung | ≤0.005% bei 10% Veränderung | ≤0.005% bei 10% Veränderung |
| Maß | 510*600*170mm | 510*600*170mm |
| Gewicht | 20KG | 27KG |
| Frequenzbereich | 45-69HZ | 45-69HZ |
| Frequenz-Entschließung | 0.001HZ | 0.001HZ |
| Frequenzversatz | Kleiner als 0.01HZ | Kleiner als 0.01HZ |
| Phasen-Winkel-Strecke | 0-359.99° | 0-359.99° |
| Phasen-Winkel-Entschließung | 0.001° | 0.001° |
| Phasen-Winkel-Fehler | 0.1° | 0.05° |
| DFV-Anschluss | RS232 | RS232 |
| Strecke (P-N) | 30-300V | 30-300V |
| Energie | 3*25VA | 3*30VA |
| Anzeigen-Entschließung | Sechs bedeutende Stellen | Sechs bedeutende Stellen |
| Ertraggenauigkeit | 0,1% | 0,05% |
| Ertragstabilität | Besser als 0.05%/2min | Besser als 0.05%/2min |
| Verzerrung | Besser als 0,5% | Besser als 0,5% |
| Strecke | 1mA-12A | 1mA-120A |
| Energie | 3*25VA | 3*30VA |
| Anzeigen-Entschließung | Sechs bedeutende Stellen | Sechs bedeutende Stellen |
| Ertraggenauigkeit | 0,1% | 0,05% |
| Ertragstabilität | Besser als 0.05%/2min | Besser als 0.05%/2min |
| Verzerrung | Besser als 0,5% | Besser als 0,5% |
| Grundfrequenzstrecke | 45-69HZ | 45-69HZ |
| Strecke | 2-31. Zeiten | 2-31. Zeiten |
| Maximaler Inhalt in der Spannung und im Strompfad | 40% | 40% |
| Wirkleistung | 0,1% | 0,05% |
| Blindleistung | 0,2% | 0,1% |
| Scheinleistung | 0,1% | 0,05% |
| Energiefaktor | 0,1% | 0,05% |
| Spannung | 0,1% | 0,05% |
| Gegenwärtig | 0,1% | 0,05% |
| Phase | 0.1° | 0.05° |
Eigenschaften
1) Kann Standardmeter unabhängig oder zusammen mit verwendet werden
2) Mit MaßBetriebsarten-Wahl nämlich 3P3W, 3P4W und 1P2W
3) Energiequelle (PS): Ertrag 0-360V/phase u. 1mA-12A oder 120A/phase oder von der Kundenanforderung abhängen
4) Linearverstärker
5) Sein können unabhängiger Satz u. Ertrag jeder Phasenspannung u. -stroms
6) Dosensatz-Phasenwinkel unabhängig
7) Steuerung durch PC-Software
8) Manuelle Steuerung durch Touch Screen/Tastatur
System-Eigenschaften
1) Kann im Labor oder in der Arbeitsstelle verwendet werden
2) Große LCD-Anzeige, Touch Screen Operation
3) Kann verschiedene Arten des einzelnen und eletromechanical und elektronischen dreiphasigmeters prüfen
4) Grundlegender Fehler des Dosentestmeters, Skalatest, Nachfragetest, Zeitstandversuch, Anfangstest, CT-Verhältnis, CT-Belastung, Pint-Belastung,
DC-Maß (optional)… usw.
5) Harmonischer Test 2-31mal (System)
6) Kann prüfen und Anzeige
a. Wahrer Effektivwert-Wert der Spannung für jede Phase
b. Wahrer Effektivwert-Wert der Phase, zum von Spannung in Phasen einzuteilen
c. Klirren in jeder Phase und in totalklirren
d. Phasenstrom
e., Phasenwinkel zwischen Spannungen
f., Phasenwinkel zwischen Spannung und Strom
g. Aktive, reagierende und Scheinleistung jeder Phase
h. Gesamtleistungsfaktor
i., Gesamtaktive, reagierende und Scheinleistung
j., blitzschneller Energiefaktor für jede Phase
k. Frequenz
l., Vektordiagramm
m. Analyse und Spektrum Hamornic
7) mit genügendem Schutz im Schaltplan
8) benutzerfreundliche PC-Software
