Tragbares Dreiphasenreferenzstandard-Meter MCST01

Überblick

Ist woking Standarddreiphasenmeter MCST01 das neueste Produkt, das von unserer Firma produziert wird, indem es weit Benutzer besucht und sich nach Hause und im Ausland auf die Vorteile der gleichen Art der Produkte bezieht. Das gemessene Teil des Produktes nimmt Hochgeschwindigkeits-A-/Dgetriebe an, um DSP zu senden, um die digitale Verarbeitung zu leiten, die in großem Maße gemessenen Grad an Genauigkeit und Stabilität verbessert. Zentrales Verarbeitungsteil nimmt 32-Bit-ARM eingebettete Technologie an, um Instrumentschnittstellenroman, -funktion, die reichlich sind, -operation und -leistung stetig zu machen eindeutige und einfache. Klasse der Genauigkeit: Klasse 0,05.




Sachwortverzeichnis

• Gegenwärtige Versuchsanlage

Direktbetrieb: 1mA-10A, 120% justierbar

Klammer-auf CT-Modus: 5A, 10A, 100A, 200A ...... 3000A (optional)

• SpannungsVersuchsanlage: 30-576V
• Harmonik prüft: bis 51mal
• Belastungstest/-Spannungsbereich: 0-5V
• Frequenzbereich: 45-65HZ
• Phasenwinkelstrecke: 0-360 Grad.
• Energiefaktorstrecke: 0 bis 1
• Genauigkeitsklasse u. Anzeigen-Entschließung

• Impuls der zugeführten Energie: TTL, Grenzfrequenz ≤2MHz
• Ertragenergieimpuls: Bewertetes 60KHZ (Selbstmodus); stellen Sie Konstante zwischen 1-250000 ein (manueller Arbeitsmodus)
• Temperaturkoeffizient: 50ppm
• Niederspannungseingangswiderstand: >750KΩ
• Gegenwärtiger Eingangswiderstand: <0.05Ω
• Stromversorgung: 45-450V und Batterie (optional) für ununterbrochene Funktion 8 Stunden
• Leistungsaufnahme: <13VA
• Gewicht: 2-3kgs

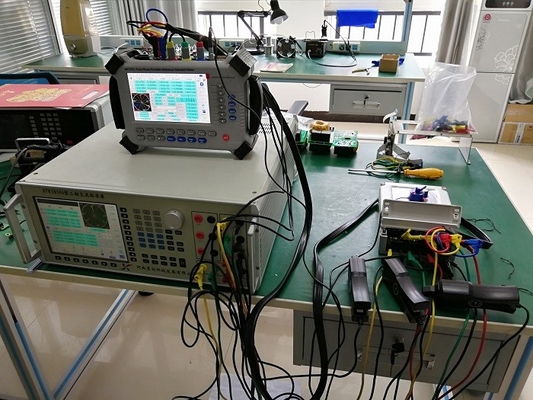

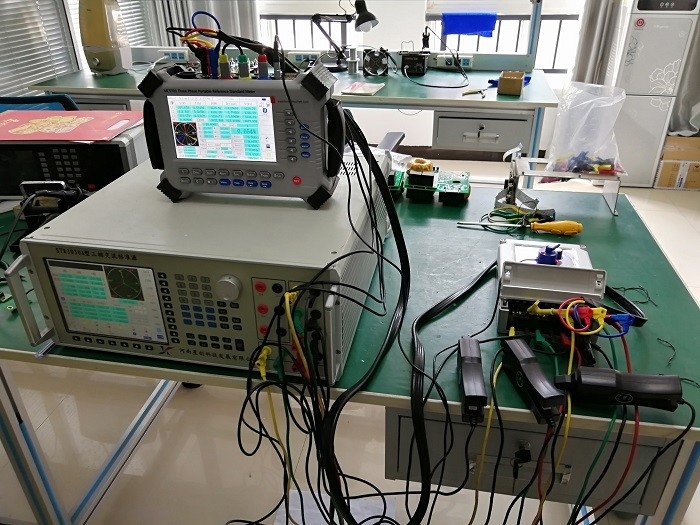

Meter-Testgerät
Funktionen und Eigenschaften

1. 7 ″ wahre Farbe-TFT-Licht LCD mit dem Verhältnis mit 800 x 480 Beschlüssen wird angenommen. Auf dem Schirm zeigen Sie alle Maßparameter, Vektordiagramm, Grad an Klirren und Prüfung der Parametereinstellung. Schnittstelle braucht, nicht vorbei geändert zu werden, um die Prüfung des Meterfehlers der elektrischen Energie zu verwirklichen.

2. Touch Screen und Knöpfe können bequemer und schnell betrieben werden.

3. Spannung, gegenwärtig, Energie, Phase und Frequenz können gleichzeitig gemessen werden und der kalibrierte worden Fehler; außerdem können Spannung und Strom (zwischen 2A und 10A) Gänge am Gleichstrommodus automatisch ändern

4. Tatsächliche ladende Kalibrierung von Wattstundenmetern mit 4em-adrig, Dreiphasendreidreiphasigdraht und verschiedenen Mehrwertsteuerstunden-Metern (Q₉₀, Q60);

5. Versehen mit grundlegendem harmonischem Maßmodus, um Kalibrierung des grundlegenden Meters zu verwirklichen;

6. Versehen mit zwei Impuls-Inputhäfen der elektrischen Energie, die zwei Meter (Haupt- und zusätzliche Meter) gleichzeitig kalibrieren können, oder den aktiven, reagierenden Fehlern eines Multifunktionsmeters, kann Wattstundenmeter und Mehrwertsteuerstunden-Meter auch kalibrieren;

7. Konstante der elektrischen Energie des Ertrages kann für Bequemlichkeit der Kalibrierung des Instrumentes eingestellt werden.

8. Die Funktion des Rundungsfehlers wird zur Verfügung gestellt und sie kann gemäß Genauigkeitsklasse des kalibrierten Meters der elektrischen Energie automatisch leiten.

9. Variables Verhältnis Maß CT, Übersetzungsfehler, Winkelfehler und Polarität;

10. Umgebende Temperatur und Feuchtigkeit können gemessen werden.

11. 0~51mal von Harmonik können analysiert werden. Und harmonischer Inhalt, Umfang und relative grundlegende Phase können jedes Mal gemessen werden, die im Spaltendiagramm mit der Verstärkungsfunktion gezeigt werden, die für Beobachtung und Analyse bequem ist.

12. Anzeigenwellenform und Verstärkungsfunktion haben.

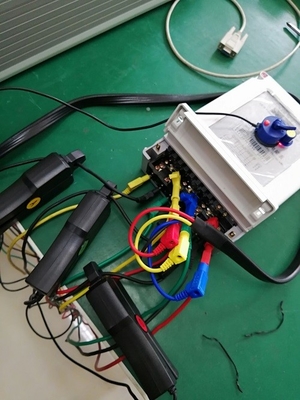

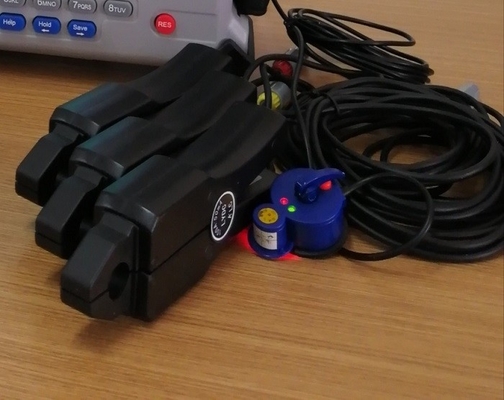

13. Benutzer können, entsprechend Nachfrage, ausgewähltes Klammernmeter mit 5A, die gegenwärtige Spanne 10A, 100A, 200A, 500A, 1000A, 2000A oder gegenseitiger Induktor der flexiblen Spule tatsächliches ladendes Maß des zusammengesetzten Fehlers des Meßgerätes der elektrischen Energie der Niederspannung verwirklichen. 3 Art von Klammernmetern kann gleichzeitig zur Verfügung gestellt werden.

14. Gegenwärtiger zugeschalteter Modus kann automatisch identifiziert werden und Benutzer braucht nicht einzustellen.

15. Wachsende Funktion der elektrischen Energie ist verfügbar. Metergegentest der elektrischen Energie, Registerfehler und Kalibrierungskonstante vor Ort können durchgeführt werden.

16. Zeigen Sie eine breite Palette des Vektordiagramms an, um Gewohnheiten von verschiedenen Benutzern zu treffen.

17. Schnelle Unterscheidung vor Ort vom Dreiphasendreidraht und von der 4en-adrig falschen dreiphasigverdrahtung kann verwirklicht werden und korrektive Schritte werden gegeben. Korrektiver Koeffizient und elektrischer Quantitätsausgleich können in Zustand der falschen Verdrahtung berechnet werden.

18. Stützstrichkodeinput dadurch Feld verwirklicht möglicherweise Befreiung vom Eingeben des Kalibrierungsparameters, um Fehler schnell zu kalibrieren. (Benutzer wählen) vor

19. Stützdigitaler Input, Buchstaben gab, Symbolinput und Input der chinesischen Schriftzeichen ein.

20. Haben Sie Speicher- und Ladenfunktion aller Arten Maßdaten und Unterstützung RS232, USB-Kommunikation. Maßdaten können durch grelle Scheibe USBs exportiert werden und importiert werden. Der Kalibrierungsplan, der durch PC-Maschine herunterladen wird, auch wird angenommen möglicherweise, um den Kalibrierungsparameter schnell herauszufinden, der auf dem Meter auf dem Gebiet durch einige Bedingungen gezeigt wird (Anlagegutzahl, Benutzernummer und Benutzername). Maßdaten von 1000 Metern können gespeichert werden.

21. Ausgerüstet mit der harten Uhr, welche direkt die aktuelle Uhrzeit und die Daten anzeigt;

22. Haben Sie Schnittstelle RS-485, die elektrische Quantität auf Standort- und Führungskommunikation und Inspektion des Meters der elektrischen Energie lesen kann.

23. Ausgedehntes Maß: Pintsekundärspannungsabfall, Pintsekundärlast, CT-Sekundärlast.

24. GPS-Schnittstelle ist reserviert, die TIMING- und Zeitservice für Multifunktionsmeter leiten kann.

25. Tragbar und versiegelt, Plastikfahrgestelle ausführend, wird angenommen, um sich gegen Regen, Staub und Erdbeben zu schützen. Die ganze Maschine hat solche Eigenschaften wie klein an Größe, helle und einfache Struktur, Leistungsaufnahme der geringen Energie (≤13VA), Leichtgewichtler (4kg) und einfaches tragendes etc.

26. Betriebsbereich der Stromversorgung: 45~450V, dort sind zwei Modi der Verbindung--schreiben Sie und umgrenzte, starke Anpassungsfähigkeit ein, sicher und zuverlässig.
