| Anwendung: | Test CVT bis Niveau 500/√3kV | Bewertete Frequenz: | 50/60Hz |
|---|---|---|---|
| Nennleistungsspannung: | 0-360KV | Nennkapazität: | 360KVAR |
| Maximaler Ausgangsstrom: | 1A | Benutzer: | Labor, Dienstprogramm |
| Hervorheben: | Testgerät 360KV CT Pint,Testgerät Resonanz CT Pint,Gebrauchs360KV messwandler-Test-Satz |
||

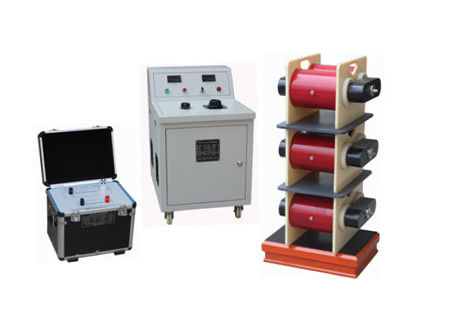

Test-System HEW-30 der Resonanz-360KV Hochspannungsdes quellcvt
PrüfungsSystemkonfiguration
| Nein | Beschreibung |
| 1 | Prüfstand |
| 2 | Aufregender Transformator |
| 3 | Reaktor |
| 4 | Prüfungskabel |
| 5 | Zusätze |
Allgemeine Spezifikation:
|
Produkt-Anwendung: |
Das System ist ein Spannungsgenerator, und verwendet für kapazitive Pint-Genauigkeitsprüfung mit von 110/√3kV zu Spannungspegel 500/√3kV |
| Nenneingangsspannung: | Wechselstrom 220V |
| Nennleistungsspannung: | Wechselstrom 0~360kV |
| Nennkapazität: | 360kvar |
| Maximaler Ausgangsstrom: | Wechselstrom 1A |
| Frequenz: | 50Hz |
| Betriebsbedingung: | Temperatur: -10OC | +50 OC |
| Relative Feuchtigkeit: bis 85% (Maximum 90%, kondensationsfrei) |
Technische Spezifikation der Steuerbank
| Eingangsspannung: | Wechselstrom 220V±10%, 50Hz, einphasig |
| Eingangsstrom: | Wechselstrom 0-120A |
| Nennkapazität: | 30kVA |
| Ausgangsspannung: | Wechselstrom 0-250V |
| Ausgangsstrom: | Wechselstrom 0-120A |
| Ausgangsspannungs-Anpassung: | Vorausgesetzt die Grobeinstellung u. die Feineinstellung |
| Schutzfunktion: | Gebotener Überstrom- u. Überspannungsschutz |
| Die Bank-Struktur: | Horizontale Struktur |
| Leistungsmesser: | LED, Ausgangsstrom, Ausgangsspannung |
Technische Spezifikation des Reaktors
| Nennkapazität: | 60kVA/stage |
| Nennspannung: | Wechselstrom 60kV/stage |
| Nennstrom: | Wechselstrom 1A/stage |
| Induktivitätsbereich: | 125H-500H/stage |
| Isolierung: | Epoxidharzcasting |
Technische Spezifikation des aufregenden Transformators
| Eingangsspannung: | Wechselstrom 0-250V, 50Hz |
| Ausgangsspannungs-und Ausgangsstrom:: | Wechselstrom 10kV/1.5A, WECHSELSTROM 20kV/1.5A, 50Hz |
| Nennkapazität: | 30kVA |
| Isolierung: | Trockene Art |
| Produkt-Struktur: | Aluminiumlegierungskasten, tragbare Struktur |
