Produktdetails:
Zahlung und Versand AGB:
|
| Anwendung: | Feldversuche | Test-Funktion: | Verhältnis, Übersetzungsfehler, Phasenfehler, Polarität… usw. |
|---|---|---|---|
| Genauigkeit: | 0,05% (Verhältnistest) | VerhältnisVersuchsanlage: | 1-40000 |
| Maß: | 367*292*150mm | Gewicht: | <8kgs> |
| Hervorheben: | 0.05 Class Transformer Ratio Tester,05 Klassen-Übersetzungsverhältnis-Prüfvorrichtung,Übersetzungsverhältnis-Prüfvorrichtung für Feld |
||

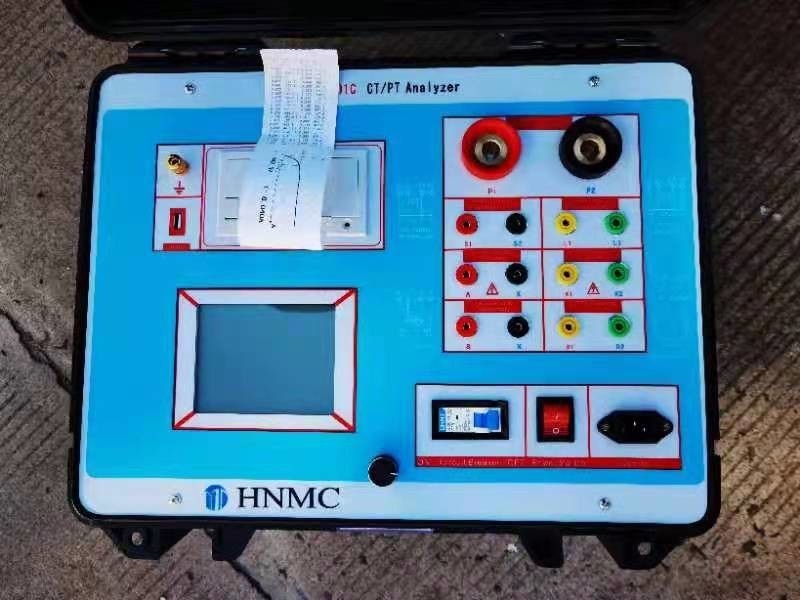

Tragbares Testgerät CT Pint MCVT-01D
Major Technical Parameters
| Major Technical Parameters | |
| Betriebsstromversorgung: | AC220V±20V, 50~60Hz |
| Ausrüstungs-Stromversorgungs-Ausgangssignal: | Sinus-Welle |
| Einzelne Maschinen-Ausgangsspannung der Erregungs-Eigenschaft: | 0~2500V |
| Erregungs-gegenwärtiger Satz: | 0~20 A |
| Einzelner Maschinenoutput-Strom des Umwandlungs-Verhältnis-Tests | 0~600 A |
| Ct-Verhältnismessbereich | 5~25000A/5A (5000A/1A) |
| Pint-Verhältnismessbereich | 1~500KV |
| Messbereich | 5~500VA |
| Widerstandmessbereich | 0.1~300Ω |
| Fehler: | ≤0.5% (0.3%*Reading+0.2%*Range) |
| Betriebstemperatur: | - 10℃~+40℃ |
| Relative Luftfeuchtigkeit: | <90RH% |
| Höhe | ≤1000m |
| Gesamtausmasse (Length×Width×Height): | 450 *350 * 350 (Millimeter) |
| Gewicht: | ≤28 Kilogramm |
Eigenschaften
1. Ct-Test
Eigenschaft der Erregung (VA)
Verhältnistest
Polaritäts-Test
Sekundärwickelnfestigkeitsprüfung
Sekundärbelastungstest
Übersetzungsfehler
Phasenfehlertest
2. Pint-Test (elektromagnetische Art)
Eigenschaft der Erregung (VA)
Verhältnis-Test
Polaritätstest
Sekundärwickelnfestigkeitsprüfung
Sekundärbelastungstest
Phasenfehlertest
3. Stellen Sie automatisch CT&PT-Parameter einschließlich Kurve der Kniepunkt-Spannung/des gegenwärtigen, 10% u. 5% Fehlers zur Verfügung,
ALF (Genauigkeitsgrenzfaktor), Rumpfstation (Instrumentsicherheitsfaktor), Sekundärzeitkonstante (Ts), Remanence
Koeffizient (Kr), gesättigte Induktanz und ETC…
4. Nehmen Sie Niederfrequenzmethodenmessgrundlage an und kann den Test von CT mit Kniepunkt bis zu 30KV durchführen
5. Ct-Eintrittstest
6. Nehmen Sie populäre Rechteckwellemethode an und kann perfektere Erregungskurve erhalten
7. Große Speicherkapazität kann die Rettung von mehr als 100000 Testdaten sicherstellen.
8. Nach der Fertigung des Tests erzeugen Sie direkt Excel-Bericht, kann auch direkt Drucker
9. Einfache Operation: Einschlüsselende-CT-Wicklungsfestigkeitsprüfung u. Erregungstest- u. -verhältnistest u. Polaritätstest;
ausgenommen Belastungstest andere Tests alle die gleiche Verdrahtung annehmen
