Produktdetails:
Zahlung und Versand AGB:
|
| Anzeige: | LED | Standard-CT-Klasse: | 0,02 |
|---|---|---|---|
| Primärstrom: | 0.6-60A | Sekundärstrom: | 1-50mA |
| Operations-Strecke: | 1-120% | Bewertete Frequenz: | 50/60 Hz |
| Ausgangsstrom: | 5 - 100A | Nennkapazität: | um 500VA |
| Hervorheben: | 0.02 Class CT PT Test Equipment,02 Testgerät Klasse CT Pint,50HZ 0.02 Class CT Test Kit |
||

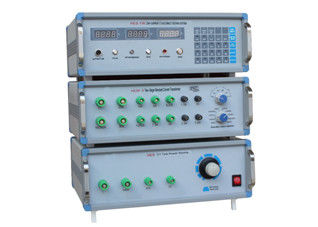

0,02 Testgerät der Klassen-60A CT Pint niedriges gegenwärtiges CT-Test-System
Systemkonfiguration
Niedrig-gegenwärtige CT-Prüfvorrichtung
Zweistufiger Standardstromwandler
Ct-Test-Energiequelle
Technischer Parameter
Niedrig-gegenwärtige CT-Prüfvorrichtung (Brücke)
| Anzeige: | LED |
| Maßeinzelteil: | Übersetzungsfehler u. Phasenfehler des niedrig-gegenwärtigen CT |
| Nennstrom: | 1mA, 2mA, 5mA, 20mA, 50mA |
| Multiplikator: | 0,5, 1, 1,5, 2, 3 |
| Genauigkeitsklasse: | ±2% |
| Operationsstrecke: | (1%-200%). In |
| Frequenz: | 50/60Hz |
| Übersetzungsfehlerstrecke: | ±0.0001% | ±19.99% (drei Positionen: ‰ 1,999 ‰, 19,99 ‰, 199,9) |
| Minimale Entschließung: 0,0001%. | |
| Phasenfehlerstrecke: | 0,01' | ±900 ' (drei Positionen: 9,00', 90,0', 900') |
| Minimale Entschließung: 0,01' | |
| Warnungs-Funktion: | Vorausgesetzt der Ton u. helle die Warnungsfunktion wenn die Polarität anormal oder Verhältnis inkonsequent. |
| Zur Verfügung gestellte Last für Gegenstand CT: | 0Ω, 5Ω, 10Ω, 20Ω, 30Ω, 50Ω, 100Ω, 200Ω, 250Ω, 500Ω (COSφ=1.0) |
| Eingegebene Last auf Standardseite: | 10Ω (COSφ=1.0) |
| Kommunikationsschnittstelle: | Vorausgesetzt die SerienRS232 kommunikationsschnittstelle |
| Stromversorgung: | Wechselstrom 220V±10% |
| Leistungsaufnahme: | < 20VA=""> |
Standardstromwandler Two-Satge
| Frequenz: | 50Hz/60Hz |
| Gegenwärtiges hauptsächlich(a): | 0,6, 1,1.5, 2,5, 3,4,5,6,7.5, 8,10,15,20,30,50,60 |
| Zweitensgegenwärtiges (MA): | 1, 1,5, 2,2.5, 3,10/3,4,5,20/3,7.5, 8,10,15,50/3,20,25,30,100/3,50 |
| Nennstrom-Verhältnis: | Willkürliche Kombination von Pri, von Strom und von Sec.Current |
| Genauigkeits-Klasse: | 0,02% |
| Operations-Strecke: | (5%-300%). In |
| Sekundärbelastung: | 10Ω |
| Energie-Faktor: | COSΦ=1.0 |
| Spannungspegel: | Wechselstrom 600V |
| Isolierung: | Luft |
| Betriebsbedingung: | Temperatur: -5 OC | +40 OC |
| Relative Luftfeuchtigkeit (relative Feuchtigkeit): bis 85% (maximales 90%) | |
| Maß (Millimeter): | 460x380x160 |
| Gewicht (Kilogramm): | ~15kgs |
Ct-Test-Energiequelle
| Eingangsspannung: | Wechselstrom 220V±10% 50/60Hz |
| Ausgangsstrom: | Wechselstrom 5A, 50A, 100A |
| Nennkapazität: | ~500VA |
| Ausgangsspannung: | Vorausgesetzt die Grobeinstellung u. die Feineinstellung |
| Anpassungs-Modell: | Manuelle Anpassung |
Eigenschaft
1) hohe Genauigkeit und Stabilität
2) besonders verwendet für Test niedrigen gegenwärtigen CT
3) klein und Gewicht, passend für das Tragen
4) Betriebsart: Handbuch
5) Übersetzungsfehlertest, Phasenwinkeltest, Polaritätstest
Optionaler Entwurf für Brücke
