Produktdetails:
Zahlung und Versand AGB:
|
| Standard-CT-Klasse: | 0.01S, 0,05, 0,02, 0,01… optional | Standard-Pint: | 0,05 Klasse |
|---|---|---|---|
| Strombereich: | 5-5000A oder mehr für Wahl | Spannungsbereich: | 6KV-220KV |
| Erregungs-Transformator: | 10KVA | Bewertete Frequenz: | 50 oder 60hz |
| PC-Software: | Verfügbar | Transformatorprüfvorrichtungsgenauigkeit: | 2% |
| Hervorheben: | 0.01S tragbares Testgerät der Klassen-5000A,tragbares Testgerät der Klassen-0.01S,Gegenwärtiger Transformator Klasse 220KV 0.01S |
||

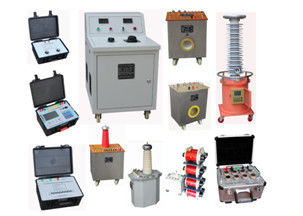

Testgerät-System HES-30 CT Pint
Konfiguration
| Standard-CT, ±0.01S% |
| Standard-Pint (6kV-38.5kV), ±0.05% |
| Standard-Pint (110/√3kV, 220/√3kV), ±0.05% |
| Ct-Belastung (5A, 1A), ±3% |
| Pint-Belastung (100V, 100/√3V, 100/3V), ±3% |
| Pint-Belastung (110V, 110/√3V, 110/3V), ±3% |
| Transformator-Prüfvorrichtung (Kalibrierer), ±2% |
| Gegenwärtiger Generator |
| Spannungs-Generator |
| Resonanzhochspannungsquelle |
| Induktionsspannungsteiler |
| Sekundärprüfkabel |
| PC Test-Software |
| Test-Steuerbank CT Pint |
Technischer Parameter
HES-30 CT/PT Test-Steuerbank
| Eingangsspannung: | Wechselstrom 220V±10%, 50Hz, einphasig |
| Eingangsstrom: | Wechselstrom 0-120A |
| Nennkapazität: | 30kVA |
| Ausgangsspannung: | Wechselstrom 0-250V |
| Ausgangsstrom: | Wechselstrom 0-120A |
| Ausgangsspannungs-Anpassung: | Vorausgesetzt die Grobeinstellung u. die Feineinstellung |
| Schutzfunktion: | Zur Verfügung gestellt über gegenwärtigem u. Überspannungsschutz |
| Ertragumwandlungsfunktionen: | Schließen Sie an Stromquelle-/Spannungsquellumwandlungsfunktionen an |
| Die Bank-Struktur: | Horizontale Struktur |
| Leistungsmesser: | LED, Ausgangsstrom, Ausgangsspannung |
| Farbe der Bank | Grau 7035 |
HES-1Bx Transformator-Prüfvorrichtung
| Maßeinzelteil: | Übersetzungsfehler u. Phasenfehler des CT und des Pints |
| Nennstrom: | 5A, 1A |
| Nennspannung: | 100V, 110V, 115V, 120V, 150V, 200V, 220V, 230V |
| Multiplikator: | 1/√3, 1/3, 1, 1,5, 2 |
| Genauigkeitsklasse: | ±2% |
| Operationsstrecke: | (1%-120%). In, (20%-120%). UNO |
| Frequenz: | 50Hz oder 60Hz |
| Übersetzungsfehlerstrecke: | ±0.0001% | ±19.99% (3 Strecken: 0,1999%, 1,999%, 19,99%). |
| Minimale Entschließung: 0,0001%. | |
| Phasenfehlerstrecke: | 0,01' | ±900 ' (3 Strecken: 9,00', 90,0', 900') |
| Minimale Entschließung: 0,01' | |
| Widerstandstrecke: | 0.001Ω~ 19.99Ω. |
| Minimale Entschließung: 0.001Ω. | |
| Eintrittsstrecke: | 0,001 Frau | Frau 19,99. |
| Minimale Entschließung: 0,001 Frau. | |
| Warnungs-Funktion: | Vorausgesetzt der Ton u. helle die Warnungsfunktion wenn die Polarität anormal oder Verhältnis inkonsequent. |
|
Eingegebene Last: |
- Auf Standard-CT-Sekundärseite: ≈0.11Ω, COSφ≈1.0 - Auf Testobjekt CT-Sekundärseite: ≈0.003Ω, COSφ≈1.0 - Auf Standard-Pintsekundärseite: ≈0.05VA (100V) |
| Kommunikationsschnittstelle: | Vorausgesetzt die Serien-Kommunikationsschnittstelle des PC RS232 |
| Schaufensterpuppe: | LCD |
| Stromversorgung: | Wechselstrom 220V±10%, 60Hz |
| Leistungsaufnahme: | < 20VA=""> |
| Produkt-Art: | Tragbare Art. |
Ct-Belastung FY47-49
| Nennstrom: | 5A, 1A |
|
Energie-Faktor und Abgabenlast: |
In=5A: COSФ=0.8: 2.5/3.75/5/6.25/7.5/10/12.5/15/20/25/30/40/50/60VA COSФ=1.0: 2.5/3.75/5/6.25/7.5/10VA (mehr Wahl verfügbar) In=1A: COSФ=0.8: 2.5/3.75/5/6.25/7.5/10/12.5/15/20/25/30/40/50/60VA COSФ=1.0: 2.5/3.75/5/6.25/7.5/10VA (mehr Wahl verfügbar) |
| Genauigkeits-Klasse: | ±3% |
| Operations-Strecke: | (1%-120%). In |
| Frequenz: | 50Hz oder 60Hz |
| Widerstands-Spannung: | 2kV/1min |
| Isolierung: | Luft |
| Funktionierendes Modell: | Kurzzeitig (verwendet im CT-Genauigkeits-Prüfungs-System) |
| Produkt-Art: | Tragbare Art. |
Hoch-gegenwärtige Prüfkabel des CT
Kabel schließt ein: 3000A (600mm2) x 3m x 2pcs, 1000A (200mm2) x 5m x 1pc
500A (100mm2) x 3m x 2pcs, 250A (50mm2) x 3m x 2pcs
HLB-50G1 Standard-CT
|
Bewerteter Primärstrom (A): |
5, 7,5, 10, 12,5, 15, 20, 25, 30, 40, 50, 60, 75, 80, 100, 120, 125, 150, 160, 200, 250, 300, 315, 350, 400, 450, 500, 600, 630, 700, 750, 800, 900, 1000, 1200, 1250, 1400, 1500, 1600, 1800, 2000, 2500, 3000, 3150, 3500, 4000, 4500, 5000A (mehr Wahl verfügbar) |
| Bewerteter Sekundärstrom: | 5A, 1A |
| Nennstrom-Verhältnis: | 5A~5000A/5A, 5A~5000A/1A (mehr Wahl verfügbar) |
| Genauigkeits-Klasse: | 0.01S% (0,05%, 0,02%, 0,01% oder bessere sind verfügbar) |
| Bewertete Sekundärbelastung: | 0.2Ω (Belastung ist 5VA an I2 = 5A, Belastung ist 0.2VA an I2 = 1A) |
| Energie-Faktor: | COSΦ=1.0 |
| Betriebsbereich: | (1%-120%). In |
|
Anschlussmodus: |
Reparierte Verbindungsanschlüsse an Pri.current-Strecke ist 5A-450A Durchgangverbindung mit 2 Drehungen an Pri.current-Strecke ist 500A-900A Durchgangverbindung mit 1 Drehung an Pri.current-Strecke ist 1000A-5000A |
| Frequenz: | 50Hz oder 60Hz |
| Spannungspegel: | Wechselstrom 600V |
| Widerstands-Spannung: | 2000V 1min |
| Isolierendes Medium: | Luft |
SLQ-30KVA gegenwärtiger Generator
| Eingangsspannung: | Wechselstrom 0-250V |
| Ausgangsstrom: | Wechselstrom 0-5000A |
| Nennkapazität: | 30kVA |
| Nenneingangsstrom: | Wechselstrom 120A |
| Frequenz: | 50Hz oder 60Hz |
| Stromabgabe-Modell: |
Reparierter Anschluss am Strom ist 50A, 200A, 500A Durch-Lochverbindung am Strom ist 500A-5000A |
| Produkte formen: | Edelstahl-Kasten |
| Arbeitsbedingung: | 0 - 40ºC, ≤ 90% relativer Feuchtigkeit |
FY95-1 Pint Belastung
| Nennspannung: | 100V, 100/√3V, 100/3V |
| Energie-Faktor: | COSФ=0.8, COSФ=1.0 |
| Abgabenlast (VA): |
1.25VA, 2.5VA, 5VA, 10VA, 20VA, 40VA, 50VA, 80VA, 100VA (mehr Wahl verfügbar) |
| Gesamtleistungs-Belastung: | 308.75VA (mehr Wahl verfügbar) |
| Genauigkeits-Klasse: | ±3% |
| Operations-Strecke: | (20%-120%). UNO |
| Frequenz: | 50Hz oder 60Hz |
| Widerstands-Spannung: | 2kV/1min |
| Isolierung: | Luft |
| Funktionierendes Modell: | Kurzzeitig (verwendet im Pint-Genauigkeits-Prüfungs-System) |
HJB-35G3 Standard-Pint
| Bewertete Primärspannung: | 6kV, 10kV, 15kV, 22kV, 35kV, 38.5kV |
| Bewertete Sekundärspannung: | 100V, 110V, 100/√3V, 110/√3V, 100/3V, 110/3V |
|
Nennspannungs-Verhältnis (KV): |
6/0.1, 6/√3/0.1/√3, 6/√3/0.1/3, 6/0.11, 6/√3/0.11/√3, 6/√3/0.11/3 10/0.1, 10/√3/0.1/√3, 10/√3/0.1/3, 10/0.11, 10/√3/0.11/√3, 10/√3/0.11/3 15/0.1, 15/√3/0.1/√3, 15/√3/0.1/3, 15/0.11, 15/√3/0.11/√3, 15/√3/0.11/3 22/0.1, 22/√3/0.1/√3, 22/√3/0.1/3, 22/0.11, 22/√3/0.11/√3, 22/√3/0.11/3 35/0.1, 35/√3/0.1/√3, 35/√3/0.1/3, 35/0.11, 35/√3/0.11/√3, 35/√3/0.11/3 38.5/0.1, 38.5/√3/0.1/√3, 38.5/√3/0.1/3, 38.5/0.11, 38.5/√3/0.11/√3, 38.5/√3/0.11/3 |
| Genauigkeits-Klasse: | 0,05% (100V, 110V, 100/√3V, 110/√3V), 0,1% (100/3V, 110/3V) |
| Bewertete Sekundärbelastung: | 0.2VA (110V, 100V), 0.07VA (110/√3V, 100/√3V), 0.02VA (110/3V, 100/3V) |
| Energie-Faktor: | COSΦ=1.0 |
| Betriebsbereich: | (20%-120%). UNO |
| Frequenz: | 50Hz oder 60Hz |
| Isolierung: | Epoxidharzcasting |
HJB-220G3 Standard-Pint
| Bewertete Primärspannung: | 110/√3kV, 220/√3kV |
| Bewertete Sekundärspannung: | 110V, 110/√3V, 100V, 100/√3V |
|
Nennspannungs-Verhältnis: |
110/√3/0.11/√3kV, 110/√3/0.11kV, 110/√3/0.1/√3kV, 110/√3/0.1kV 220/√3/0.11/√3kV, 220/√3/0.11kV, 220/√3/0.1/√3kV, 220/√3/0.1kV |
| Genauigkeits-Klasse: | 0,05% (100/√3V, 110/√3V), 0,1% (100V, 110V) |
| Bewertete Sekundärbelastung: | 0.2VA (110V, 100V), 0.07VA (110/√3V, 100/√3V) |
| Energie-Faktor: | COSΦ=1.0 |
| Betriebsbereich: | (20%-120%). UNO |
| Frequenz: | 50Hz /60Hz |
| Isolierung: | Gas SF6 |
Generator der Spannungs-SYQ-5/50
| Eingangsspannung: | Wechselstrom 0-250V |
| Nennkapazität: | 5kVA |
| Nennleistungsspannung: | Wechselstrom 50kV |
| Ausgangsstrom: | Wechselstrom 100mA |
| Messende Spannung: | Wechselstrom 0-100V (50kV/100V) |
| Isolierung: | Öl |
| Produkt-Anwendung: | Das Produkt ist ein Spannungsgenerator, und verwendet für induktive Pint-Genauigkeitsprüfung mit Spannungspegel 6kV-38.5kV |
Resonanzhochspannungsquelle HJC-80
|
Produkt-Anwendung: |
Das System ist ein Spannungsgenerator, und verwendet für kapazitive Pint-Genauigkeitsprüfung mit Spannungspegel 110/√3kV und 220/√3kV |
| Nenneingangsspannung: | Wechselstrom 220V |
| Nennleistungsspannung: | Wechselstrom 0~200 KV |
| Nennkapazität: | 200 kVar |
| Maximaler Ausgangsstrom: | WECHSELSTROM 1,0 A |
| Frequenz: | 50Hz oder 60Hz |
| Die Kapazitanz des Gegenstandes CVT: | 0.004uF ~0.02uF |
| Betriebsbedingung: | Temperatur: -10OC | +50 OC |
| Relative Feuchtigkeit: bis 85% (Maximum 90%, kondensationsfrei) |
LCB-10KVA/10KV aufregender Transformator
| Eingangsspannung: | Wechselstrom 0 - 250V, 50Hz |
| Ausgangsspannung: | Wechselstrom 0 - 10kV, 50Hz |
| Ausgangsstrom: | Wechselstrom 0-1A |
| Nennkapazität: | 10kVA |
| Isolierung: | Trockene Art |
| Gewicht: | | 50 Kilogramm |
DKQ-40KVA/40KV Reaktor
| Nennkapazität: | 40kVA/stage |
| Nennspannung: | Wechselstrom 40 kV/stage |
| Nennstrom: | Wechselstrom 1 A/stage |
| Induktivitätsbereich: | 125H-500H/stage |
| Isolierung: | Epoxidharzcasting |
| Gewicht: | | 60 kg/stage |
| Quantität: | 5pcs |
Induktiver Spannungs-Teiler HJF
| Genauigkeits-Klasse: | 0,001% |
| Festspannungsverhältnis: | 10-1, 10-2, 10-3 |
| Variablle-Spannungs-Verhältnis: | 10 x (10-1 + 10-2 + 10-3 + 10-4 + 10-5 + 10-6 + 10-7). UNO |
| Eingangsimpedanz: | >100kΩ |
| Ausgangsimpedanz: | <3> |
| Eingegebene Votage-Strecke: | Maximaler Wechselstrom 600V |
| Ausgangsspannung: | Maximaler Wechselstrom 0~600V |
| Operations-Strecke: | (20%--120%). UNO |
| Frequenz: | 50/60Hz |
| Temperatur: | 5°C | 40°C |
| Relative Luftfeuchtigkeit (relative Feuchtigkeit): | <85> |
| Gewicht: | ~15kg |
