| Standard-CT-Klasse: | 0,05, 0,02….0,005 (optional) | Digital-Transformator-Prüfvorrichtung: | 2% |
|---|---|---|---|
| Anwendung: | Labor, Hersteller CT Pint | Nennkapazität: | 25KVA |
| Strombereich: | 5-5000A | Bewertetes Sekundär: | 1A, 5A |
| Hervorheben: | Testgerät 5000A CT Pint,Testgerät 35KV CT Pint,0.02% current transformer analyzer |
||

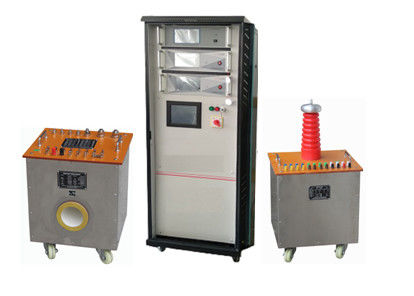

Kabinett-Art Prüfstand-System MCHZDZ-3Z CT Pint
Systemkonfiguration
1) Vollautomatische Kabinettart Steuerbank HZDT
2) Digital-Transformator-Prüfvorrichtung
3) Stromwandler-Belastung (5A/1A optional)
4) Standardstromwandler (mit Stromquelle)
5) Spannungs-Transformator-Belastung
6) Standardspannungs-Transformator (mit Spannungs-Quelle)
7) Stromwandler-Primärprüfungskabel
8) Sekundärprüfungskabel CT u. Pints
9) PC Test-Software
Hauptfunktion
Übersetzungsfehler- und Phasenwinkelfehlertest von CT u. von Pint
Technischer Parameter u. Eigenschaften
HES-10 CT&PT Prüfstand
| Eingangsspannung | Wechselstrom 220+/-10% 50HZ+/-0.5hz |
| Ausgangsspannung | Wechselstrom 0-250V |
| Nennkapazität | 25KVA |
| „Offen-Stromkreis Demagnetization“, „Ruhestromdemagnetization“, „Fehlermaß“ | |
| Über gegenwärtigem Schutz: >100A | |
| Fy-Stromwandlerbelastung, FY-Spannungstransformatorbelastung, HES-1C Digital Transformator-Prüfvorrichtung, andere Kontrollfunktion usw. | |
Digital-Transformator-Prüfvorrichtung
| Spannungsbereich | 150V, 100V, 100/√3V (Kundenbezogenheit verfügbar) |
| Strombereich | 5A, 5A, 1A, 0.5A |
| Genauigkeitsklasse | 2,0 |
| Übersetzungsfehler | ±0.0001% | ±19.99% |
| Phasenfehler | ±0.01 ' | ±900 ' |
| Widerstand | 0.001Ω~ 19.99Ω. Minimale Entschließung: 0.001Ω |
| Eintritt | 0,001 Frau | 19.99ms. Minimale Entschließung: 0,001 Frau |
| Bewertete Frequenz | 50 oder 60HZ |
Standardstromwandler mit gegenwärtigem Generator
| Bewerteter Primärstrom (A) | 5-5000A |
| Bewerteter Sekundärstrom | 5A oder 1A |
| Genauigkeitsklasse | 0,02%, 0,05%, 0.05S%, 0,01%, 0,005% (optional) |
| Bewertete Sekundärlast | 0,2 Ohm |
| Frequenz | 50HZ |
| Betriebsbereich | 1%--120% |
| Kapazität der Stromquelle | 25kVA oder mehr |
Vollautomatischer Stromwandlerbelastungskasten
| Nennstrom | 5A, 1A |
| Betriebsbereich | 1%--120% |
| Bewertete Last (VA) | 2.5VA-60VA (Kundenbezogenheit ist verfügbar) |
| Rate Frequency | 50Hz oder 60HZ |
| Genauigkeits-Klasse | ±3% |
| Energiefaktor | 0,8, 1,0 |
| Volles automatisches, drei Phasen kann an den selben geprüft werden | |
Vollautomatischer Spannungstransformator-Belastungskasten
| Nennspannung | 100V, 100/√3V oder mehr Wahlen |
| Operations-Strecke | 20%--120% |
| Bewertete Last | 1.25VA-80VA (Kundenbezogenheit ist verfügbar) |
| Grundlegender Fehler | ±3% |
| Energiefaktor | 0,8, 1,0 |
| Bewertete Frequenz | 50Hz oder 60Hz |
Standardspannungs-Transformator mit Spannungs-Generator
| Bewertete Primärspannung | 6kV, 10kV, 15kV, 22kV, 35kV oder mehr Wahl |
| Bewertete Sekundärspannung | 100V, 100/√3V, 110V, 110/√3V oder mehr Wahl |
| Genauigkeitsklasse | 0,05% oder Klasse der höheren Genauigkeit |
| Sekundärkapazität | 0.5VA oder mehr Wahl |
| Energiefaktor | cosΦ=1.0 |
| Netzfrequenz | 50HZ |
| Strecke der Funktionierenspannung | 20%--120% |
