| Anwendbare Hochspg: | bis zu 132KV | Betriebsart: | Touch Screen |
|---|---|---|---|
| prüfen Sie Abstand: | 60kms | Prüfen Sie Tiefe: | 2-5m |
| Hervorheben: | Hochspannungstestgerät 132KV,Hochspannungstestgerät 60kms,5m Kabelfehler-Detektor-Maschine |
||
0-25KV 0-33KV 0-132KV Kabelfehlerfehlersuchesystem
I. Function
Ermitteln Sie Hauptisolationsfehler von Stromkabeln der Spannungsklasse bis zu 32kV; kalibrieren Sie Kabellänge;
ermitteln Sie genau Kabelbeerdigungsrichtung und -tiefe.

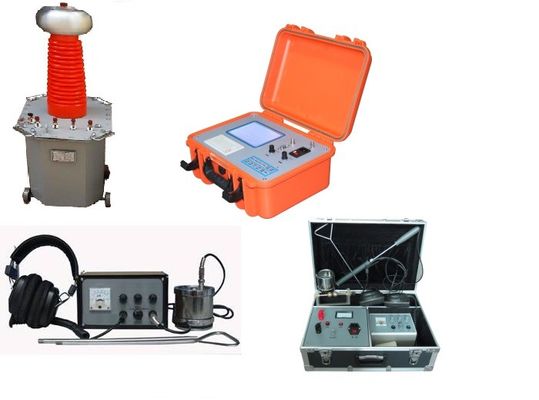

II. Konfiguration
|
Kabelfehlerfehlersuchesystem
|
Name | Menge | |
| TDR | 1 | ||
| Zusatz 110kV | Pin-Zeiger | 1 | |
| Kabelführungswegindikator | 1 | ||
| Netzfrequenzwiderstandsspannungs-Testsatz | Hochspannungsprobetransformator | 1 | |
| Operations-Kasten | |||
| Impuls-Speicher-Kondensator | 1 | ||
0-25KV 0-33KV 0-132KV Kabelfehlerfehlersuchesystem
III. technische hauptsächlichdaten
1) Windows Betriebssystem, Notenbetriebsart, drahtlose sachverständige on-line-Anleitung, wissenschaftliches Kabel
Management, Realzeitberichtsgeneration; eingebaute Operationsanweisungen, Kabeldaten, maßen Fälle.
2) Systemfunktion: Störungsabstandsmaß, Störstellestandort, Ausbreitungsgeschwindigkeitstest, Störungswiderstand
Wert, KabelWegesuche, begrabene Tiefenentdeckung, etc.
3) Prüfmethoden: Schwachstromimpuls, Flashovermethode, Audiomethode, akustisch-magnetische Synchronisierung
Methode, Talmethode, Höchstmethode, Methode der elektromagnetischen Induktion, etc.;
| Anzeigesteuerung | |
| Grelle Prüfvorrichtung |
5.7 Zoll Industriellgradeinmaschinensteuerung, eingebaute Stromversorgung DC-12V/7Ah, kann 8 Stunden lang ununterbrochen arbeiten; anderes wird durch Einzelchipmikrocomputer, Zeigertabellenanzeige gesteuert;
|
| Versuchsanlage | |
| Testabstand | 60km |
| Erfassungstiefe | 2-5m |
| Maßgenauigkeit | |
| Rauer Messfehler | ±10m (absoluter Wert) oder 1% |
| Genauer Testfehler | ±0.2m (Punkt, Weg und Tiefe) |
| Samplng-Frequenz | 100MHz, minimale Entschließung 0.5m (100m/us) |
| Stichprobenverfahren |
Vollautomatische ununterbrochene Probenahme, verfehlen nie jede einzelne Entladungswellenform
|
| Niederspannungsimpuls | |
| Breite | 0.1uS und 2uS |
| Umfang |
100Vpp
|
| Spitzenleistung | |
| Wegenergie | 100W |
| Auswirkungsenergie | 0 | 25kW |
| Auswirkungshochspannung | 0~140KV |
| Schließen Sie gegenwärtiges kurz | 0 | 100mA |
| Brand durch Energie | 0 | 5000J |
0-25KV 0-33KV 0-132KV Kabelfehlerfehlersuchesystem
IV. Einleitung jedes Teils

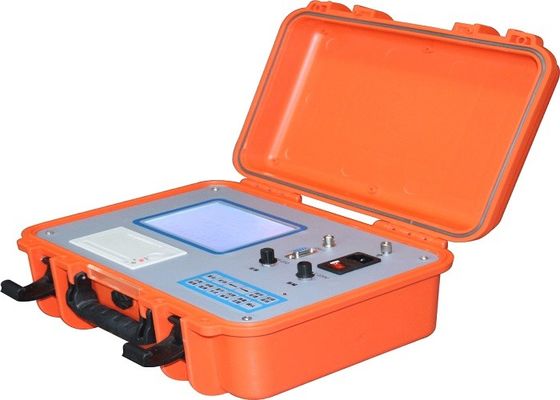

1. TDR
Einleitung
Windows Betriebssystem, Notenbetriebsart, drahtlose sachverständige on-line-Anleitung, wissenschaftlich
Kabelmanagement, Realzeitberichtsgeneration; 10 Impuls 10 Flashoverwellen-Überlagerungsanalyse;
eingebaute Operationsanweisungen, Kabeldaten, gemessene Fälle, etc.;
Mit der Erstreckung, Drehzahlmessung, Kabelmanagement und anderem
Funktionen
100MHz Abtastfrequenz, minimale Entschließung 0.5m (100m/us)
Vollautomatische ununterbrochene Probenahme, verfehlen nie jede mögliche Entladungswellenform;
| Prüfmethode | Flashovermethode, Niederdruckimpulsmethode |
| Hauptspezifikationen | |
| Impulsamplitude |
100Vpp
|
| Impulsbreite |
0.1uS und 2uS
|
| Messdistanz |
Smax: 30km Smin: 15m |
| Messfehler | |
| absoluter Fehler des rauen Maßes | ±10m |
| relativer Fehler des groben Maßes | ±1% |
| Stromversorgungsmodus |
eingebaute Stromversorgung DC-24V/7Ah, kann 6 Stunden lang oder externe Stromversorgung Wechselstroms 220V 50Hz ununterbrochen arbeiten
|

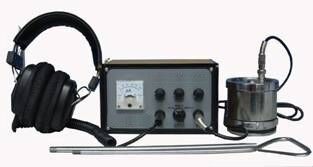

2. Pinpointer
Verwendung: Arbeit mit dem Hochspannungsgenerator, zum des genauen Standorts der Störstelle zu bestimmen d.h.
zu die genaue Positionierungsaufgabe innerhalb des rauen Messbereichs des Kabelfehlerpunktes abschließen.
Bestehen Sie:
Wirtsmaschine, akustischer und elektromagnetischer synchroner Sensor, Antilärmkopfhörer und Ladegerät
Funktion und Index
Akustische Wellen und elektromagnetischen die erzeugten Wellen, wenn die Störstelle entladen wird, können sein
empfing synchron, um die Position des Kabelfehlerpunktes zu bestimmen.
| Zeiten der linearen Wiedergabe | 500,000times |
|
Stromversorgung
|
Batterie: eingebaute Lithium-Batterie, Nennspannung: 9V±20% |
| statischer Strom | <10mA |
| Empfangen des Signals | erzittern und magnetisches Signal wenn Störstelleentladung |
| Ausgangsimpedanz | 350Ω |
| Standortgenauigkeit | 0.2m |

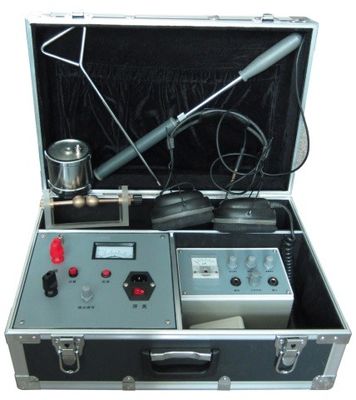

3. Kabelführungswegindikator
Verwendung: Kabelwegmeter ist ein spezielles Instrument für die Position und die Tiefe genau ermitteln
von begrabenem Kabel in einer bestimmten Strecke; Wegentdeckung wird durch den Wegsignalgenerator abgeschlossen und
Wegsignalempfänger (Fixpunktmeter des Kabelfehlers); Die Zusammenarbeit zwischen dem zwei Gebrauch
Operation, zum des Kabelweges innerhalb des ungefähren Kabels genau zu lokalisieren, das Strecke einbettet.
Hauptzusammensetzung
Wegentdeckung wird hauptsächlich aus Wegsignalgenerator und -empfänger verfasst
Indexieren Sie Parameter
| Arbeitsmodus | setzen Sie Rechteckwellesignal fort |
| Ausgangssignal | Tonfrequenz |
| Empfangen des Signals | Tonfrequenz |
| Arbeitsversorgung | 220V (1±10%), 50Hz (1±5%) |
| Spitzenleistung | 100W |
4. Netzfrequenzwiderstandsspannungs-Testgerät

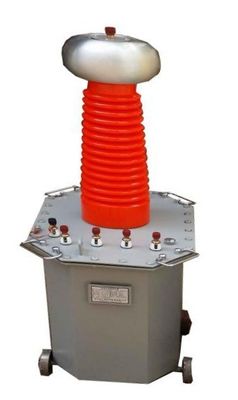

1) Ölhintertransformator
Sachwortverzeichnis:
| Nennleistungskapazität | 10kVA |
| Ertrag-Wechselspannung | 100kV DC140kV |
| Ausgangsstrom | 100mA |
2) Operations-Kasten
Arbeit mit Probetransformator, könnte auch verwendet für Wechselstrom Netzfrequenz des Ertrages 0-450V.
| Eingangsspannung | AC380V 50Hz |
| Ausgangsspannung | 0-450V, 50Hz |
| Genauigkeitsklasse | 2,5 |
Mit Sammelschutzfunktion schützen Sie gegenwärtiges für ununterbrochene Anpassung.
Mit Hochspg-Ausgangsanzeige, Seiten- oder HochspannungsseitenStromindikationsfunktion des durchsickerns der Niederspannung
0-25KV 0-33KV 0-132KV Kabelfehlerfehlersuchesystem
5. Impulsspeicherkondensator
Hauptsächlich verwendet für grobe Test Hochspg-Widerstandstörung, für alles Kabel genau zu finden.
Sachwortverzeichnis:
| Kapazitanzspannung | 1μF±5%/100kV |
| Verlustwert | ≤0.006 (1kHz) |
| Isolationswiderstand: | RC >7500MΩ.uF |
| Isolationswiderstand: | 1.1-1.5Un.2s |
| Polar zur Unterkunft | 2Un·2s |
| Umgebende Temperatur | -25 zu 40℃ |
| Breite | 2000m |
