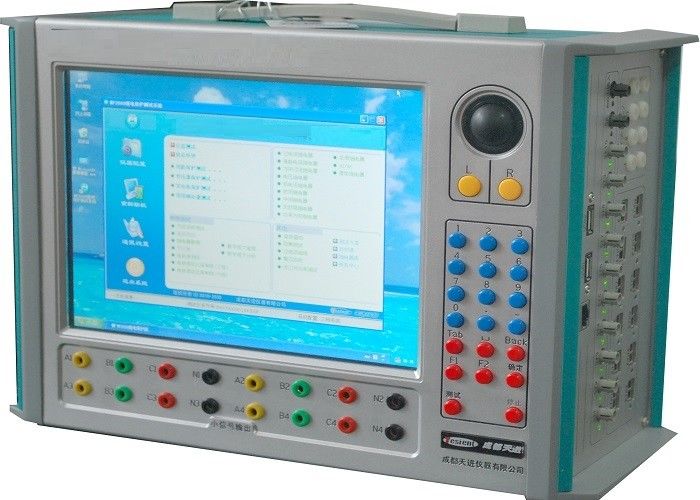

IEC61850 Schutzrelais-Testgerät

Digital-Schutzrelais-Test-System

Kurze Einleitung

1) kann in IEC61850 verwendet werden basierte Nebenstelle
2) gab Dose Iec 61850-9-2LE, Mitteilungen IEC60044-7/8 aus sowie empfängt und sendet GANS-Mitteilungen
3) mit einem offenen Protokoll, stützen SMV- und GANS-Mitteilungen flexible Konfiguration und erhalten nahtlos
Integration mit den Produkten irgendeines Herstellers
4) Digitalergebnis basiert auf Iec 61850
5) kann Signal 0-5V auch ausgeben Klein-analoges
6) Stützhardwareinput und -ertrag, zum der Anforderungen des mittler-niedrigen Spannungsschutzes gerecht zu werden
Geräte in den digitalen Nebenstellen
7) verschiedene Kombinationen des Digitalergebniss und der Klein-analogen Signalausgabe
8) können Hardware binär-in und die binäre-heraus Hardware und die GANS, durch einfache Konfiguration verwirklicht werden
9) kann Klein-analoges Signal eine Gesamtgenauigkeit von 0,05% haben typisch
10) kann Testlösungen für Relaisschutzgeräte mit verschiedenen Input/Output Methoden versehen
11)  Mit den Simulationen der anormalen Prozessschicht, verlor Probe die Rahmen und stellte den Kanalqualitätsfaktor ein,
etc., die Relaisprüfvorrichtung kann eine ausführliche Lösung für das Festsetzen der Korrektheit der Buchtschicht IEDs zur Verfügung stellen

Major Features
1) 8 Paare SMV- und GANS-Häfen; mehrfache Sätze von SMV und von GANS können zu den selben konfiguriert sein
optischer Hafen und kann zu den verschiedenen optischen Häfen auch konfiguriert sein; optische serielle Schnittstelle 10 für FT3-Input
und Ausgabebaustein und IRIG-B Codeinput
2) integrieren optischen digitalen Test und differenzielle analoge Testfunktion und können an externes auch anschließen
Strom- und SpannungsEndverstärker
3) Unterstützungen 8 Kanäle unabhängiger Repräsentativmitteilungsertrag des wertes (SMV) in Übereinstimmung mit
Spezifikation Iecs 60044-8 (FT3), 1 Kanalinput; stützt synchrone/asynchrone Übertragung
Modus, stützt mehrfache Übertragungsraten
4) Unterstützungen 8 Kanäle probierter Mitteilungsertrag des Wertes (SMV) in Übereinstimmung mit Iec 61850-9-2
Spezifikation und Probenahmepunktertrag in gleichen Abständen, willigen völlig die spätesten Standards des Zustands-Gitters ein
5) Unterstützungen 12 GANS-Ertrag, 8 GANS-Input, kann es in jedem optischen Hafen konfiguriert sein; GANS
stützt Einzel-, doppelten Punkt, Zeit, Gleitkomma, integrale Art
6) kann es das Qualitätsstückchen für jeden Kanal einzeln einstellen
7) kann es MU-Verzögerung simulieren
8) hat es virtuelle Terminaltestfunktion
9) hat es Mitteilung oscillography Funktion, kann es probierte Mitteilungen des Wertes (SMV) herein empfangen und analysieren
Übereinstimmung mit Iec 61850-9-2, GANS-Mitteilungen und die Selbstschleifenprüfung des Ertrages des Gerätes verwirklichen;
es kann Fasersignal vom Mischen von Einheiten (MU) oder von anderem IEDs auch empfangen und zeigt seine Wellenform, Umfang,
Winkel und Frequenz in der Realzeit
10) starke Funktion der Mitteilungsaufzeichnung, Mitteilung auf Linie Warnung und Offlinemitteilungsanalyse
11) Empfangende oder sendende Unterstützungsmehrfache GANS-Mitteilung
12) Die empfangenden und sendenden Häfen von SMV und von GANS können willkürlich konfiguriert sein, es können konfiguriert sein
zu am gleichen optischen Hafen zu senden und zu empfangen und können als unabhängiger Transceiver auch konfiguriert sein.
13) Er kann die Schutzmodelldateien (ICD, CID, SCD, etc.) vollständig analysieren um Konfiguration des Stroms zu verwirklichen
und SpannungsKanalansteuerung, proportionale Koeffizienten, Zahl von ASDUs, Abtastrate, GANS
Informationen, etc., zu einfach und führen bequem den prüfenden Schutz und Arbeits-Leistungsfähigkeit zu verbessern ein
14) Mit Mitteilungstestfunktion des Tropfenrahmens, unangemessener, fliegender Punkt, falscher Auftrag, gesetzte Qualität ungültig, falscher Wert
15) Mit GPS IRIG-B, Zeitabhängigkeit der Synchronisierung IEEE1588
16) Mit automatischer Busübergangsgerätkalibrierungsfunktion
17) 12 Kanäle kleine analoge Signalausgabe, kann er verwendet werden, um das Schutzrelais zu prüfen, die Entsprechung empfangen
Signale vom verschiedenen elektronischen Transformator; oder schließen Sie an Endverstärker an, um vergleichbare Tests von durchzuführen
herkömmlicher Schutz und digitaler Schutz
18) 8 Paare Input, 4 Paare Ertrag, 4 Paare der schnellen Ertrag, GANS-Mitteilung, komplettes Regel
Prüfung auf Schutz
19) Reichliche Software-Prüfungsfunktionen, kann er alle Arten Mikrocomputerbasisschutzgeräte prüfen
wie Leitungsschutz-, Busleitungsschutz-, Transformatorschutz-, Generator- und Transformatorschutz
sowie automatische Busübergangsausrüstung
20) Formatwellenformplayback der Unterstützungs Standard-COMTRADE;

Technische Parameter
