| Genauigkeit: | 0,02 | Spannung: | bis zu 35kv |
|---|---|---|---|
| Ct-Belastung veranschlagte: | 1A, 5A | Gegenwärtig: | bis zu 3150A |
| Prüfstandnennkapazität: | 10KVA | Standard-CT-accracy: | 0,02% oder besseres |

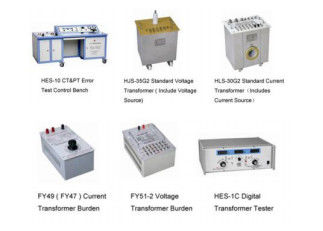

HES-10 CT u. Pint-Genauigkeits-Prüfungs-System
Systemkonfiguration
Hauptfunktionsbeschreibung
| Produkt-Name | Hauptfunktion |
| HES-1C Digital Transformator-Prüfvorrichtung | Maß der Übersetzungsfehler und der Phasenfehler des CT u. des Pints |
| Belastung des Stromwandler-FY49 | Die Sekundärlast des CT |
| Standardstromwandler HLS-30G2 | Festpunkt des CT und Stromquelle zur Verfügung stellen |
| Transformator-Belastung der Spannungs-FY95 | Die Sekundärlast des Pints |
| Standardtransformator der spannungs-HJS-35G2 | Festpunkt des Pints und Spannungsquelle zur Verfügung stellen |
| HES-10 CT&PT Prüfstand | Zu Prüfungsmacht des CT&PT, der Kontrollfunktion, DES CT-Demagnetization, des etc. zur Verfügung stellen. |
Produkt-technische Parameter
HES-10 CT&PT Prüfstand
| Eingangsspannung | Wechselstrom 220V 50Hz oder 60HZ einphasig |
| Ausgangsspannung | Wechselstrom 0-250V |
| Nennkapazität | 10kVA |
| Vorgeschriebene Weise | Grobeinstellung u. Feineinstellung |
| Anpassungsweise | Manuelle Anpassung |
| Demagnetizations-Funktion | stellen Sie „Offenstromkreis Demagnetization“, „Ruhestromdemagnetization“, „Fehlermaß“ zur Verfügung |
| Schutzfunktionen | stellen Sie über gegenwärtigem Schutz zur Verfügung |
| Ausrüstung kann Installation sein und gesetzt | Fy-Stromwandlerbelastung, FY-Spannungstransformatorbelastung, HES-1C Digital Transformator-Prüfvorrichtung, andere Kontrollfunktion etc. |
HES-1C Digital Transformator-Prüfvorrichtung
| Rate Current und Spannung |
5A, 1A, 110V, 110/√3V, 100/√3V, 1003V usw. (Gesamtnennspannung 10 Nennstrom und 15) |
| Messbereich |
Übersetzungsfehlerstrecke: ±0.0001% | ±19.99% (drei Positionen: 0,1999%, 1,999%, 19,99%). Minimale Entschließung: 0,0001%
Phasenfehlerstrecke: ±0.01 ' | ±900 ' (drei Positionen: 9,00', 90,0', 900'). Minimale Entschließung: 0,01'
Widerstandstrecke: 0.001Ω~ 19.99Ω. Minimale Entschließung: 0.001Ω
Eintritt: 0,001 Frau | Frau 19,99. Minimale Entschließung: 0,001 Frau |
| Genauigkeit der Spannung und der gegenwärtigen Anzeige |
Genauigkeit: ±1% Anzeigenstrecke: 0-199,9% |
| Der Sekundärwiderstand des Standardstromwandlers angeschlossen mit Prüfvorrichtung | ≤ 0.11Ω (cosφ = 1) |
| Der Sekundärwiderstand des geprüften Stromwandlers angeschlossen mit Prüfvorrichtung | ≈ 0.003Ω (cosφ = 1) |
| Laden des Standardspannungstransformators angeschlossen an die Prüfvorrichtung | ≈ 0 |
| Polaritätsanzeigenstrom und -spannung | < 30=""> |
| Leistungsaufnahme | < 20VA=""> |
| Rate Frequency | 50Hz oder 60HZ |
Standardstromwandler HLS-30G2 (schließen Sie Stromquelle) ein
| Bewerteter Primärstrom (A) |
5,7.5, 10,15,20,25,30,40,50,60,75,80,100,120,150,160,200,250,300,315,400,500, 600,630,750,800,1000,1200,1250,1500,1600,2000,2500,3000,3150 oder optionaler |
| Bewerteter Sekundärstrom | 5A, 1A |
| Genauigkeit calss | 0,02% oder Klasse der höheren Genauigkeit |
| Bewertete Sekundärlast | 0,2 Ohm |
| Frequenz | 50Hz oder 60HZ |
| Betriebsbereich | 1%--120% |
| Kapazität der Stromquelle | 10kVA |
Belastung des Stromwandlers FY49
| Nennstrom | 5A oder 1A (optional) |
| Betriebsbereich | 1%--120% |
| Bewertete Last (VA) |
cosФ = 0,8: 2,5, 3,75, 5, 6,25, 7,5, 10, 12,5, 15, 20, 25,30, 40, 50, 60 VA oder mehr Wahlen cosФ = 1,0: 2,5, 3,75, 5, 6,25, 7,5, 10 VA oder mehr Wahlen |
| Rate Frequency | 50Hz oder 60HZ |
| Genauigkeits-Klasse | ±3% |
Transformatorbelastung der Spannung FY95
| Nennspannung | 100V, 100/√3V oder mehr optionals |
| Operations-Strecke | 20%--120% |
| Bewertete Last | 1.25VA, 2.5VA, 5VA, 10VA, 20VA, 40VA, 80VA (Gesamtlast: 158,75 VA) oder mehr Wahl |
| Grundlegender Fehler | ±3% |
| Energiefaktor | COSФ=0.8 |
| Rate Frequency | 50Hz oder 60Hz |
Standardtransformator der spannungs-HJS-35G3 (schließen Sie Spannungs-Quelle) ein
| Bewertete Primärspannung | 6kV, 10kV, 15kV, 22kV, 35kV oder mehr Wahl |
| Bewertete Sekundärspannung | 100V, 100/√3V, 110V, 110/√3V oder mehr Wahl |
| Genauigkeitsklasse | 0,05% oder Klasse der höheren Genauigkeit |
| Sekundärkapazität | 0.5VA oder mehr Wahl |
| Energiefaktor | cosΦ=1.0 |
| Netzfrequenz | 50Hz |
| Strecke der Funktionierenspannung | 20%--120% |
Stromwandlerprimärprüfkabel
Kabelkonfiguration:
2000A x 3m x 1set, 1000A x 5m x 1set
500A x 1.5m x 2set, 250A x 1.5m x 2set, 100A x 1.5m x 2set
