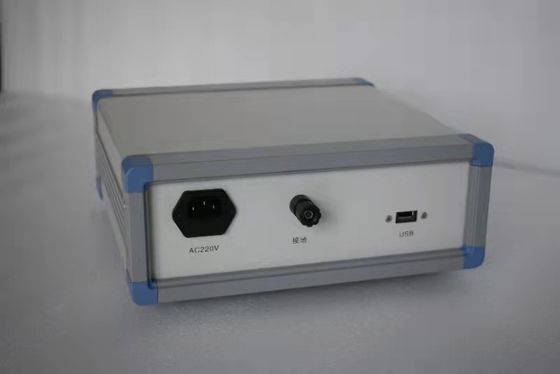

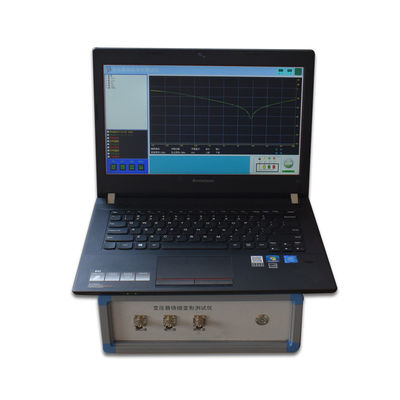

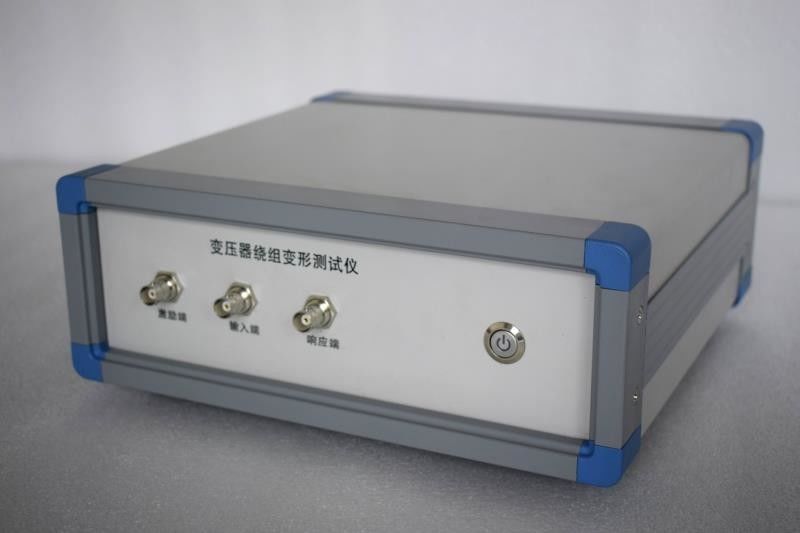

20MHz-Portable Kippfrquenz-Warteanalysator
System-Einleitung
Die wickelnde Deformationsprüfvorrichtung des Transformators wird für Transformator mit Spannungsgrad von 6kV und oben und andere Transformatoren mit speziellem Zweck benutzt. Der Transformator ist für Antrieb des verschiedenen Störungskurzschlusses unvermeidlich anfällig, der gegenwärtig ist, oder körperlicher Zusammenstoß bei Operation und Transport und die Transformatorwicklungen verliert möglicherweise Stabilität unter der starken elektrodynamischen Kraft, die durch solchen Kurzschlussstrom ausgeübt wird, der dauerhafte Deformationen wie lokale Verzerrung ergeben konnten, Schwellen oder Verschiebung und wird streng sicheren Betrieb des Transformators beeinflussen. Deformation von Transformatorwicklungen wird mit Frequenzgangberechnungsmethode entsprechend nationalem Standard-DL/T911-2016 für Industrie des elektrischen Stroms, ermitteln d.h. Amplitudenfrequenzansprechcharakteristikum jeder Transformatorwicklung und vertikales oder horizontales vom Entdeckungsergebnis zu vergleichen gemessen, zum der möglichen Deformation der Transformatorwicklung zu beurteilen, die auf Änderung von Amplitudenfrequenzansprechcharakteristika basiert.
Hauptmerkmale
1. Eigenschaften von Transformatorwicklungen werden mit Frequenzschleifenmethode gemessen. Deformationen von
Wicklungen wie Verzerrung, Schwellen oder Verschiebung von 6kV und über Transformator werden gemessen, indem man ermittelt
Amplitudenfrequenzansprechcharakteristika jeder Wicklung, das Anheben der Transformatoreinschließung nicht erfordernd
oder Zerfall.
2. Das schnelle Messen, Messen einer einzelnen Wicklung ist innerhalb 2 Minuten.
3. Hochfrequenzgenauigkeit, in hohem Grade als 0,001%.
4. Digital-Frequenzsynthese, mit höherer Frequenzstabilität.
5. Isolierung der Spannung 5000V schützt völlig Sicherheit des Prüfungscomputers.
6. Fähig, 9 Kurven gleichzeitig zu laden und Parameter jeder Kurve automatisch zu berechnen und zu bestimmen
wickelnde Deformationen, zum der Bezugsdiagnosenschlussfolgerung bereitzustellen.
7. Analyse-Software hat starke Funktionen und Software- und Systemanzeigen.
8. Software-Management wird mit hohem Maß Intelligenz humanisiert. Sie müssen nur einen Schlüssel zu klicken
nach der Einstellung von Parametern schließen Sie alle Maße ab.
9. Die Programmschnittstelle ist kurz und, mit klaren Menüs der Analyse, der Abwehr, des Berichtsexports, des Druckes, des etc. klar.
Sachwortverzeichnis
| Einzelteil |
Sachwortverzeichnis |
| Messende Geschwindigkeit: |
1 Minute der Minute 2 für einphasige Wicklung |
| Ausgangsspannung: |
Vpp-25V, automatisch justierend im Test |
| Ausgangsimpedanz: |
50Ω |
| Eingangsimpedanz |
1MΩ (der Wartekanal wird mit zusammenpassendem Widerstand 50Ω errichtet) |
| Frequenzscan-Bereich |
10Hz-20MHz |
| Frequenzgenauigkeit: |
0,001% |
| Frequenzscan-Art: |
linearer oder logarithmischer, Frequenz sacn Abstand und Zahl von Schleifenpunkten sind frei settable |
| Kurvenanzeige |
Amplitudenfrequenzkurve (Phasefrequenzkurve, optional) |
| Breite des Messens von Dynamikwerten |
-120dB~20dB |
| Versorgungsspannung: |
AC100-240V 50/60Hz (Gebrauch DC12V Adapater empfiehlt sich) |
| Maß |
238mm*184mm*40mm |
| Nettogewicht: |
2.45Kg |
