Produktdetails:
Zahlung und Versand AGB:
|
| Genauigkeitsklasse: | 2 | Gegenwärtiges Range1: | 1A, 5A |
|---|---|---|---|
| Spannungsbereich: | 100V、 100/√3V | Testfunktion: | Verhältnis, Übersetzungsfehler, Phasenwinkelfehler ...... |
| Prozentsatzfehler: | Kleiner als 1.5%*FS | Anzeige: | Großer LCD |
| Hervorheben: | Test-Satz 1.5%FS CT Pint,Test-Satz 1.5%FS 100V CT Pint,Verhältnis ct 5A 1.5%FS und Pint-Prüfung |
||

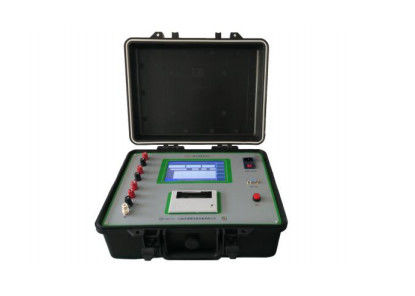

Testgerät-Komparator CT Pint Reihe der Digital-Transformator-Prüfvorrichtung HEWE
Technischer Parameter
| Genauigkeitsklasse | 2 |
| Strombereich | 5A, 1A |
| Spannungsbereich | 100V, 100/√3V |
| Prozentsatz-Fehler | Kleiner als 1.5%*FS |
| Grundlegender Fehler | |
| Wenn er Fehler CT Pint u. Widerstand u. Eintritt prüft, wird der Fehler nicht jenseits: |
ΔX=± (X*2%+Y*2%+Dx) ΔY=± (X*2%+Y*2%+Dy) ΔX: grundlegender FehlerGrenzwert der Inphasenkomponente ΔY: grundlegender FehlerGrenzwert der Quadratur-Komponente X: Anzeichenabsoluter wert der Inphasenkomponente Y: Anzeichenabsoluter wert der Quadratur-Komponente Dx u. Dy: Nullfehler und Quantizing Fehler Wenn Prüfungsct u. Pint, Dx, Dy=1 (oder 2)%* (FehlerGrenzwert auf CT u. Pint Wenn Prüfungsz u. Y, Dx, Dy= 3 Stellen |
Maß-Strecke u. Entschließung
| Klasse CT Pint | Versuchsanlage | Entschließung | ||
| In-Phasenkomponente | Quadratur-Komponente | In-Phasenkomponente | Quadratur-Komponente | |
| 0,01 | ±0.4000 | ±13.752 | 0,0001% | 0,001' |
| 0,02 | ||||
| 0,05 | ||||
| 0,1 | ±4.000 | ±137.52 | 0,001% | 0,01' |
| 0,2 | ||||
| 0,5 | ||||
| 1,0 | ±40.00 | ±999.9 | 0,01% | 0,1' |
| Widerstand-Maß-Strecke u. Entschließung | ||||
| Strecke | Maß-Strecke (Ω) | Entschließung | ||
| 5A | ±1.000 | 0,0001 | ||
| 1A | ±6.000 | 0,0001 | ||
| Eintritts-Maß-Strecke u. Entschließung | ||||
| Strecke | Maß-Strecke (Frau) | Entschließung | ||
| 100V | ±9.9999 | 0,0001 | ||
| 57.7V | ±9.9999 | 0,0001 | ||
Eigenschaften
1) Lcd-Anzeige
2) Test des Verhältnisses, Übersetzungsfehler, Phasenwinkelfehler, Widerstand, Eintritt
3) Testdatenalle Werte werden angezeigt
4) Verwendet für die Prüfung des Messwandlers der Klasse 1 bis 0,01 mit Nennstrom 5A und 1A,
Nennspannung 100V, 100V√3V
5) Anzeigenübersetzungsfehler- u. -phasenwinkelfehler aller Messpunkte unter Abgabenlast oder untererer Grenze
Belastungsnennspannung 1%-120% Nennstrom oder 20%-120%
