| Testmeterart: | Einzeln und dreiphasig, enge Beziehung | Standardmeter-Genauigkeit: | 0,05, 0,02, 0,01 |
|---|---|---|---|
| Prüfstand-Genauigkeit: | 0,1, 0,05, 0,02 | QCD: | Europa-Art, flexibel |
| Spannungsbereich: | 1-480V | Strombereich: | 1mA-120A |
| Ertragstabilität: | 0,05%, 0,02% | Verzerrung: | <0> |
| Hervorheben: | 0.02 class Three Phase Meter Test Bench,02 Klasse Dreiphasenmeter-Prüfstand,IuK-Dreiphasenmeter-Prüfstand |
||

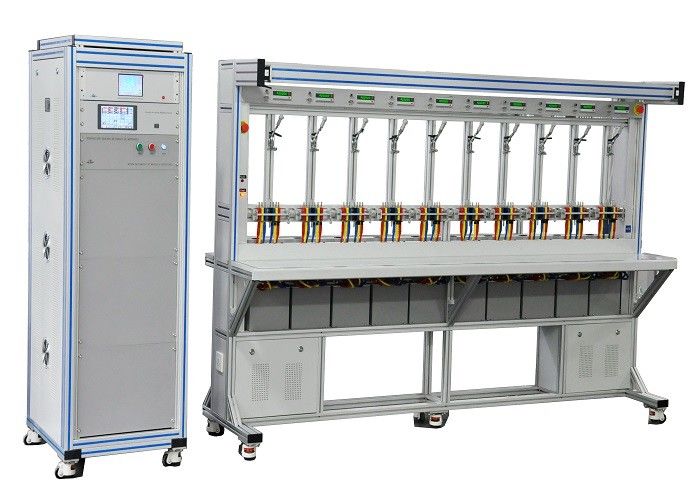

Dreiphasenmeter-Prüfstand MCTB20D
1) Standardmeterklasse: 0,05, 0,02 (optional)
2) QCD-Stifte können zwischen ausgetauscht werden, Flachkabel, das großen Strom tragen kann
3) Grundlegender Fehlertest, Anfangstest, Fang der schlechten Note, Zeitstandversuch, aufwärmen Test, Skalatest, Einfluss
Quantitäten prüfen, Spannungseinbruch- u. Unterbrechungstest, etc.
Technische Parameter
| Genauigkeitsklasse | 0,05, 0,1 (optional) |
| Ausgangsspannung | |
| Strecke | 3* (1-480V) (P-N) |
| Entschließung | 0,01% |
| THD | <0> |
| Genauigkeit u. Stabilität | 0,05% oder 0,02% |
| Kapazität | ≥ 30VA/position (Gesamtleistung hängt von den Meterpositionen) ab |
| Stromabgabe | |
| Strecke | 3* (1mA~ 120A), Maximum kann 200A sein |
| Entschließung | 0,01% |
| Verzerrung | <0> |
| Genauigkeit u. Stabilität | 0,05% oder 0,02% |
| Kapazität | ≥ 100VA/Position (Gesamtleistung hängt von den Meterpositionen) ab |
| Phasenwinkel | |
| Einstellbereich | 0° | 360° |
| Entschließung | 0.01° |
| Frequenz | |
| Strecke | 45-65HZ |
| Entschließung | 0.01HZ |
| Andere Parameter | |
| Unterschiedlicher Wert jeder Phasenspannung und Durchschnittswertes | <0> |
| Unterschiedlicher Wert jedes gegenwärtigen und Durchschnittswertes der Phase | <1> |
| Zeitbasis | 1 | 9999s |
| Isolierung zwischen Spannungsstromkreis gegen Strompfad, zwischen Stromkreisen gegen Erde | ≥ 5MΩ |
| Stromversorgung | 220V oder 3×240V/415V±10%, 50/60Hz±10% |
| Umgebungsbedingungen | 50 C | 400 C/bis 90% relative Feuchtigkeit |
0,02 Klasse IuK-Dreiphasenmeter-Prüfstand MCTB20D
Eigenschaften
1) Lokale große LCD-Anzeige und Touch Screen Operation
2) Kundengebundene Konfigurationen auf der Hardware und Software, Kunde-freundlich
3) Skalatest mit zählenden u. Basis Impuls der zeitlichen Regelung dem mit KWH-Wert
4) Testmodus: Vollautomatisch oder Handbuch durch manuelles Steuertouch Screen (MCU)
5) Kann verschiedenes einphasiges prüfen und Dreiphasenmeter, umfassen das Meter der engen Beziehung (optional sein sollte IuK
auf jeder Position)
6) BerechnungsReset-Taste und Anzeige des lokalen Fehlers
7) Das Meter, das auf jeder Position konstant ist, kann unterschiedlich sein.
8) Europa-Art QCD, flexible gegenwärtige Kabel.
9) Wahl zum Barcodeinput und Unterstützungen selbst-definierter Barcode
10) Intelligente Lösungen für Kalibrierung mit modernisierbarer Software
11) Test-Aufzeichnungen speichern in der Datenbank mit MDB-Format oder anderem erforderlichem Format
12) Kalibrieren Sie Parameter einschließlich Spannung, Strom jeder Phase, Phase/Phasendifferenz,
aktive/reagierende/Scheinleistung jeder Phase, aktive/reagierende/totalscheinleistung, Gesamtleistungsfaktor,
Frequenz, etc. mit Realzeitanzeige des Vektordiagramms
13) Harmonischer Test 2-21mal und Analyse/Anzeige Harmonik
14) Selbst-Prüfungsfunktion für alle Phasen Energie, Gesamtleistungsstabilität, Symmetrie der Spannung mit 3 Phasen und Strom
15) PC-Software (Kommunikation durch RS232) kann MIS-Nettoschnittstellenverbindungsfunktion verwirklichen, kann leicht
Verbesserung in der Zukunft gegebenenfalls
16) Schutz: gegenwärtiger Offenstromkreis, Spannungskurzschluß und -funktionsstörungen, Selbstschutz u. Selbstwiederherstellung
17) Anfangs- u. STOPP-Taste
18) Sein können unabhängiger Satz u. Ertrag jedes Phasenspannungs- u. -strom- und -phasenwinkels
Konfigurationen
1) Dreiphasenenergiequelle (PS)
2) Dreiphasenstandardwerkmeter (SRM), Klasse 0,05 oder 0,02
3) Das Gestell
Zahl von Positionen: 6, 10, 12, 20, 40, 48, hängt von der Kundenanforderung ab
Jedes Gestell rüsten 1 Notausschalter aus
Jedes posistion bestehen: Stifte 1 QCD 6 + 1 Scannenkopf + 1 Meter + 1 RS/232/485 festklemmend
DFV-Anschluss + 1 Fehleranzeige + 1 Reset-Taste + 1 Satz Spannungskabel
IuK +1 (benötigen Sie IuK oder nicht hängt vom Kunden) ab
4) Kurzes Verbindungskabel für vorbei leere Positionen
5) Steuer-Software
6) Manuelles Steuertastatur
7) DetailBenutzerhandbuch einschließlich PC-Software-Handbuch
Optional
- Lokalisierter Stromwandler (IuK)
Genauigkeitsklasse: 0,01% (0.5C-1-0.5L)
Liquiditätsgrad: 1:1 (1mA-120A)
Stromabgabe: 3* (0.001-120) A (hauptsächlich und zweitens)
Sekundärertraglast: Maximales 0.5V (Ertrag current1mA-120A)
- Personal-Computer
- Drucker
