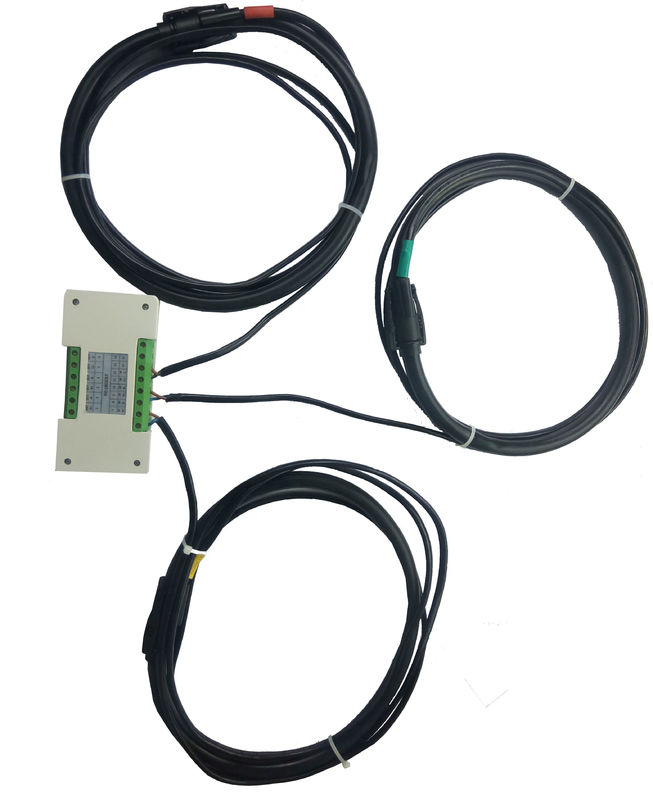

6000A Klasse 1,0 flexible Rogowski-Spulen-on-line-Überwachung

Reihe MH-RC01 flexible gegenwärtige Sonde Rogowski-Spule Wechselstroms (Sensor)

SPEZIFIKATIONEN

Rogowski-Spule (flexibel)

Phase/Strecke: Drei Phasen, Variable 0-300% des Nenneingangsstroms

Nennaufnahme-Strecke: 250 Ampere 5.000 Ampere (oder besonders angefertigt) verfügbar

Ertrag: 0,333 V am Nennstrom (bis 5 V verfügbar)

Genauigkeit: ±1%

Phasengenauigkeit (45-65HZ): < 0="">

Phasengenauigkeit (45-2500HZ): passen Sie sich an IEC60044-8 an: Standard 2002

Harmonisches Maß kann bis 51mal sein

Integrator

Stromversorgung: 9-36 VDC oder Wechselstrom 110-240V (oder besonders angefertigt)

Ertragkabel zum Integrator: 2m

Sonde

Länge/Durchmesser: 610mm/12mm (oder besonders angefertigt)

Teilnummer und Bewertung

Verbindung

Anschluss 1 OUT+ von Phase A

Anschluss 2 aus Phase A heraus

Anschluss 3 OUT+ von Phase B

Anschluss 4 aus Phase B heraus

Anschluss 5 OUT+ von Phase C

Anschluss 6 aus Phase C heraus

Anschluss 7 IN+ von Phase A

(Schließen Sie den braunen Draht der Sonde mit der gelben Markierung und der beschrifteten Phase A) an

Anschluss 8 IN- von Phase A

(Schließen Sie den blauen Draht und Abschirmungsschicht der Sonde mit der gelben Markierung an

und beschriftete Phase A)

Anschluss 9 IN+ von Phase B

(schließen Sie den braunen Draht der Sonde mit der grünen Markierung und der beschrifteten Phase B) an

Anschluss 10 IN- von Phase B

(schließen Sie den blauen Draht und Abschirmungsschicht der Sonde mit der grünen Markierung an und

Beschriftete Phase B)

Anschluss 11 IN+ von Phase C

(schließen Sie den braunen Draht der Sonde mit der roten Markierung und der beschrifteten Phase C) an

Anschluss 12 IN- von Phase C

(schließen Sie den blauen Draht und Abschirmungsschicht der Sonde mit der roten Markierung an

und beschriftete Phase C)

Energie des Anschlusses 13 + (DC 9-36V)

Anschluss 14 macht- (DC 0V)
